Гидравлика без нормальной электрики - это как двигатель без системы зажигания. Насос стоит, давление нулевое, производство стоит. Разработка электрической схемы управления маслостанцией - это не формальность для документации, это основа надёжной работы всей гидросистемы. Разберём, что входит в состав документации, как выбирают аппаратуру и что требует ПУЭ.
Что вообще входит в комплект электродокументации
Многие думают: нарисовал схему подключения - и готово. На практике полный комплект выглядит иначе. Для маслостанции с электродвигателем минимальный набор такой:

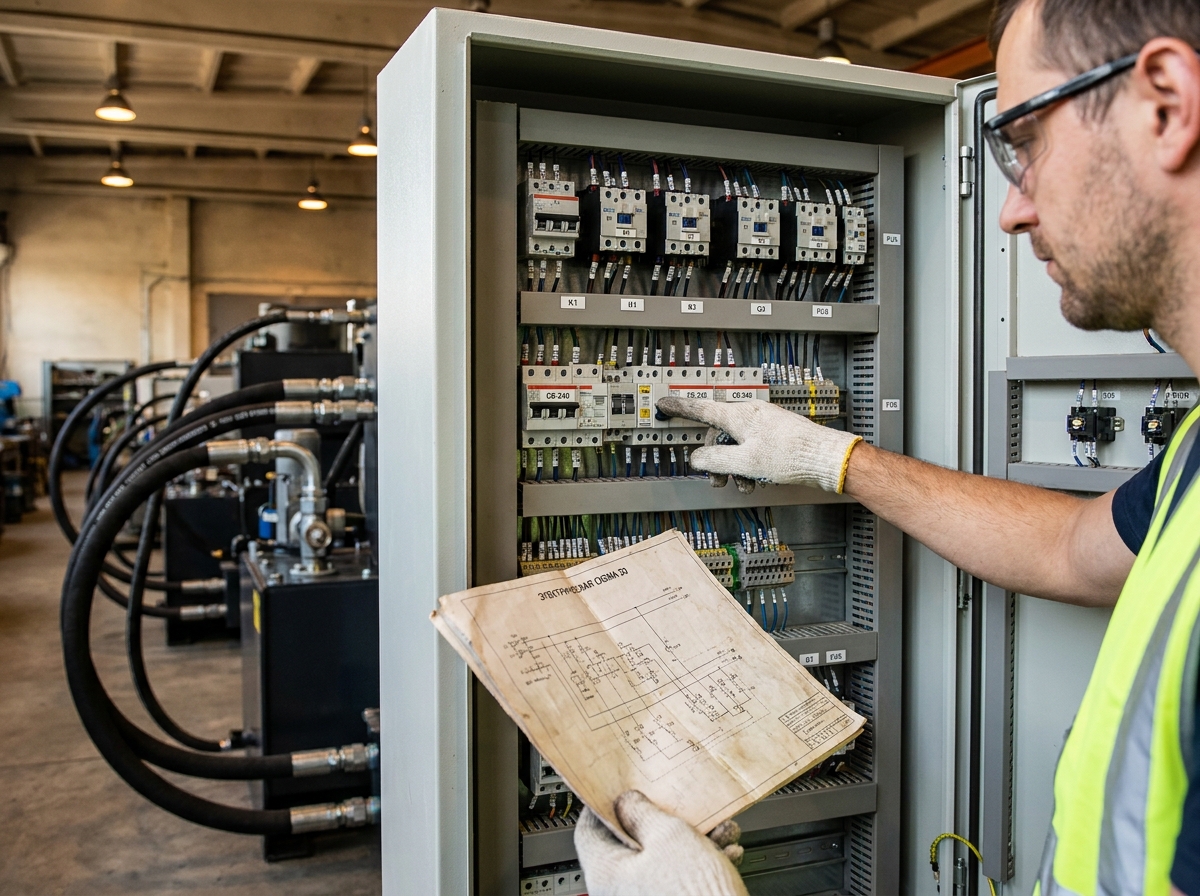

- Принципиальная электрическая схема (Э3) - сердце всего пакета
- Схема подключения (Э4) - куда что физически идёт
- Перечень элементов - каждый автомат, пускатель, реле с позиционным обозначением
- Кабельный журнал - марки, сечения, длины
Если станция идёт на объект с надзором - добавляется пояснительная записка и расчёт токов короткого замыкания. Без этого Ростехнадзор не примет. Видел ситуации, когда оборудование смонтировано, а пуск затягивается на месяц именно из-за неполного пакета документов.
Принципиальная схема управления гидростанцией должна отражать все режимы работы: ручной пуск, автоматический пуск по давлению, аварийный останов, сигнализацию. Если этого нет на схеме - этого нет в системе.
Принципиальная схема: что должно быть обязательно

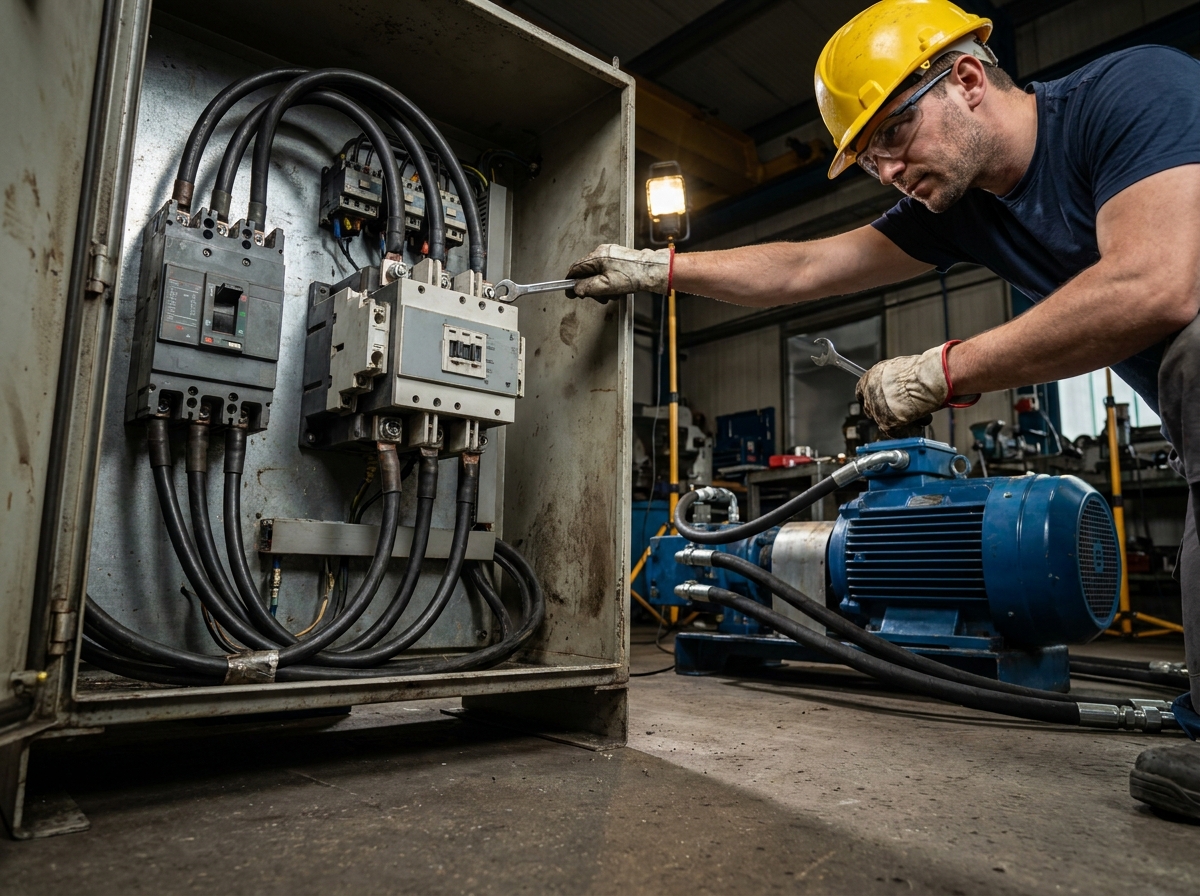

Начнём с силовой части. Для маслостанции с электродвигателем силовая цепь включает вводной автоматический выключатель, контактор (магнитный пускатель) и тепловое реле. Это минимум. Если двигатель мощный - добавляется устройство плавного пуска или схема звезда-треугольник.
Цепь управления строится отдельно от силовой. Напряжение цепи управления - обычно 220 В или 24 В постоянного тока. Я предпочитаю 24 В DC для цепей управления: безопаснее при обслуживании, меньше проблем с помехами от силовых цепей.
Что обязательно прорабатывается в схеме управления:
- Защита от повторного самозапуска после пропадания питания
- Блокировка пуска при перегреве масла
- Блокировка при критически низком уровне масла в баке
- Аварийная кнопка СТОП с фиксацией
Датчики давления, термодатчики, поплавковые выключатели уровня - всё это должно быть на схеме с конкретными уставками. Не "датчик температуры", а "датчик температуры масла, уставка отключения". Разница принципиальная при наладке.
Выбор аппаратуры: пускатель, автомат, реле
Магнитный пускатель для гидростанции
Пускатель выбирается по нескольким параметрам: номинальный ток, категория применения, рабочее напряжение катушки. Для привода насоса маслостанции используют категорию применения AC-3 - это асинхронный двигатель с прямым пуском. Ток пускателя берётся с запасом минимум 25% от номинального тока двигателя.
Частая ошибка - ставить пускатель впритык по току. Через год начинаются подгары контактов, ложные срабатывания, незапланированные простои. Лучше взять следующий типоразмер.
Для гидростанций, где насос запускается и останавливается часто - например, в прессовых линиях - смотрите на допустимое число включений в час. Это параметр, который часто игнорируют при выборе.
Автоматический выключатель
Вводной автомат выбирается по расчётному току нагрузки с учётом пускового тока двигателя. Характеристика срабатывания - D или C, в зависимости от кратности пускового тока. Для большинства асинхронных двигателей с прямым пуском - характеристика D.
Тепловое реле - отдельный разговор. Его уставка выставляется по номинальному току двигателя с учётом класса нагрева обмоток. Не выставляйте тепловое реле "с запасом" в большую сторону - это убивает двигатель в случае перегрузки.
Датчики и реле давления
Реле давления в схеме управления гидростанцией выполняет несколько функций: контроль рабочего давления, защита от превышения давления, сигнализация. Для каждой функции - своя уставка. Не пытайтесь одним реле закрыть все задачи.
На маслостанциях высокого давления вопрос выбора датчиков давления стоит особенно остро. Здесь нужны датчики с соответствующим диапазоном и классом точности, плюс защита цепей от импульсных перегрузок давления.
Требования ПУЭ: что нельзя игнорировать
ПУЭ - это не рекомендации, это обязательные требования. Для электрооборудования маслостанций ключевые разделы - это глава 5.3 (электродвигатели) и глава 3.1 (защита электрических сетей).
Несколько требований, которые часто нарушают на практике:
Заземление. Корпус шкафа управления, двигатель, рама маслостанции - всё должно быть заземлено. Отдельным проводником, не через монтажные болты. Сечение заземляющего проводника - по таблицам ПУЭ в зависимости от сечения фазного проводника.
Степень защиты оболочки. Если маслостанция стоит в производственном помещении с брызгами масла и охлаждающей жидкости - шкаф управления должен иметь степень защиты не ниже IP54. Видел шкафы IP20 в цехах, где постоянно летят эмульсия и стружка. Это не просто нарушение, это авария в ожидании.
Разделение силовых и слаботочных цепей. Кабели управления и сигнализации не должны идти в одном кабельном лотке с силовыми кабелями без экранирования. Иначе наводки на цепи управления, ложные срабатывания датчиков, головная боль при наладке.
Нулевая защита. При пропадании питания и последующем восстановлении - двигатель не должен запускаться самостоятельно. Это требование ПУЭ и элементарная безопасность. Реализуется схемой с самоподхватом через блок-контакт пускателя.

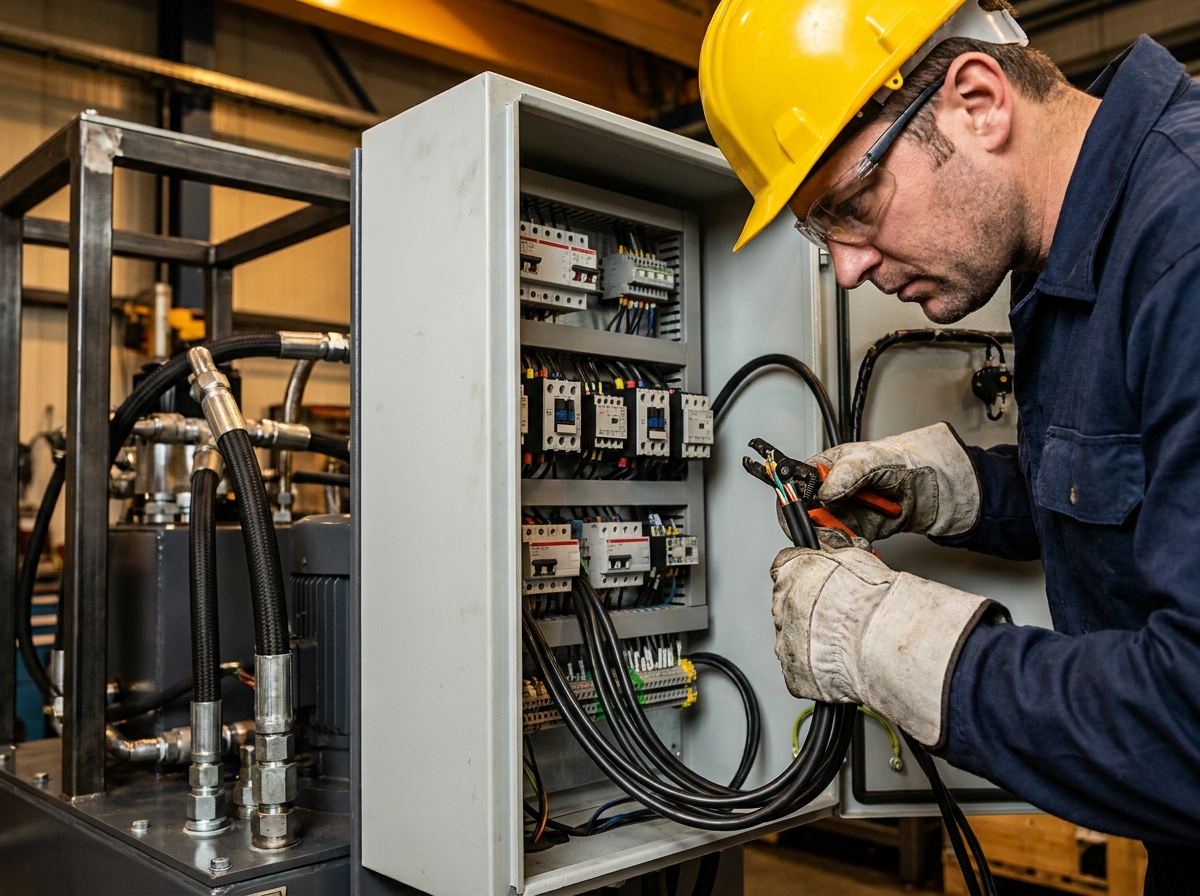

Шкаф управления маслостанцией: компоновка и монтаж
Шкаф управления - это не просто коробка с автоматами. Грамотная компоновка экономит время при наладке и обслуживании. Несколько принципов из практики.
Силовая аппаратура - внизу или в отдельном отсеке. Аппаратура управления - выше или в соседнем отсеке. Клеммные колодки - на боковой стенке или на отдельной панели, доступной без разборки шкафа. Это кажется очевидным, но встречал шкафы, где добраться до клемм можно только демонтировав половину оборудования.
Маркировка проводников - обязательна. Каждый провод должен иметь маркировку, соответствующую схеме. Без этого любой монтажник или наладчик потратит вдвое больше времени на поиск неисправности.
Для мини гидростанций шкаф управления иногда интегрируется прямо в конструкцию станции. Здесь важно продумать тепловой режим: электроника и нагревающийся двигатель рядом - это потенциальная проблема.
Отдельно про ПЛК. Если в схеме управления используется программируемый контроллер - в документацию добавляется описание программы, перечень входов-выходов и инструкция по восстановлению программы. Без этого при замене контроллера система становится неремонтопригодной.
Типовые ошибки при разработке схемы
За 15 лет насмотрелся на разные решения. Вот что встречается чаще всего.
Отсутствие защиты от перегрева масла. Двигатель защищён тепловым реле, а то, что масло в баке перегрелось до критической температуры - никто не контролирует. Результат - деградация масла, износ уплотнений, отказ насоса.
Один автомат на всё. Силовая цепь и цепь управления питаются от одного автомата. При коротком замыкании в цепи управления отключается всё, включая аварийную сигнализацию. Неправильно. Цепи питаются раздельно.
Нет блокировки при низком уровне масла. Насос шестерённый или аксиально-поршневой - неважно, работа всухую убивает его за минуты. Поплавковый выключатель уровня стоит копейки по сравнению со стоимостью насоса.
Неправильный выбор сечения кабелей. Считают по номинальному току, забывают про пусковой ток и про длину кабельной трассы. Потом удивляются, почему при пуске проседает напряжение и срабатывает защита.
Если проектируете схему управления для дизельной маслостанции - добавляется контроль параметров двигателя: давление масла ДВС, температура охлаждающей жидкости, заряд аккумулятора. Схема усложняется, но логика та же.
Документация как инструмент, а не формальность
Хорошая документация на электрическую схему управления - это то, что позволяет устранить неисправность в 3 часа ночи без автора проекта. Это то, что даёт возможность модернизировать систему через 5 лет без полного перепроектирования. Схема должна быть актуальной - все изменения при монтаже и наладке вносятся в документацию. "Исполнительная документация" - не просто слова.
Используйте калькулятор маслостанции для предварительного определения параметров гидросистемы - это поможет правильно задать исходные данные для электрической части: мощность двигателя, режим работы, требования к автоматике.
