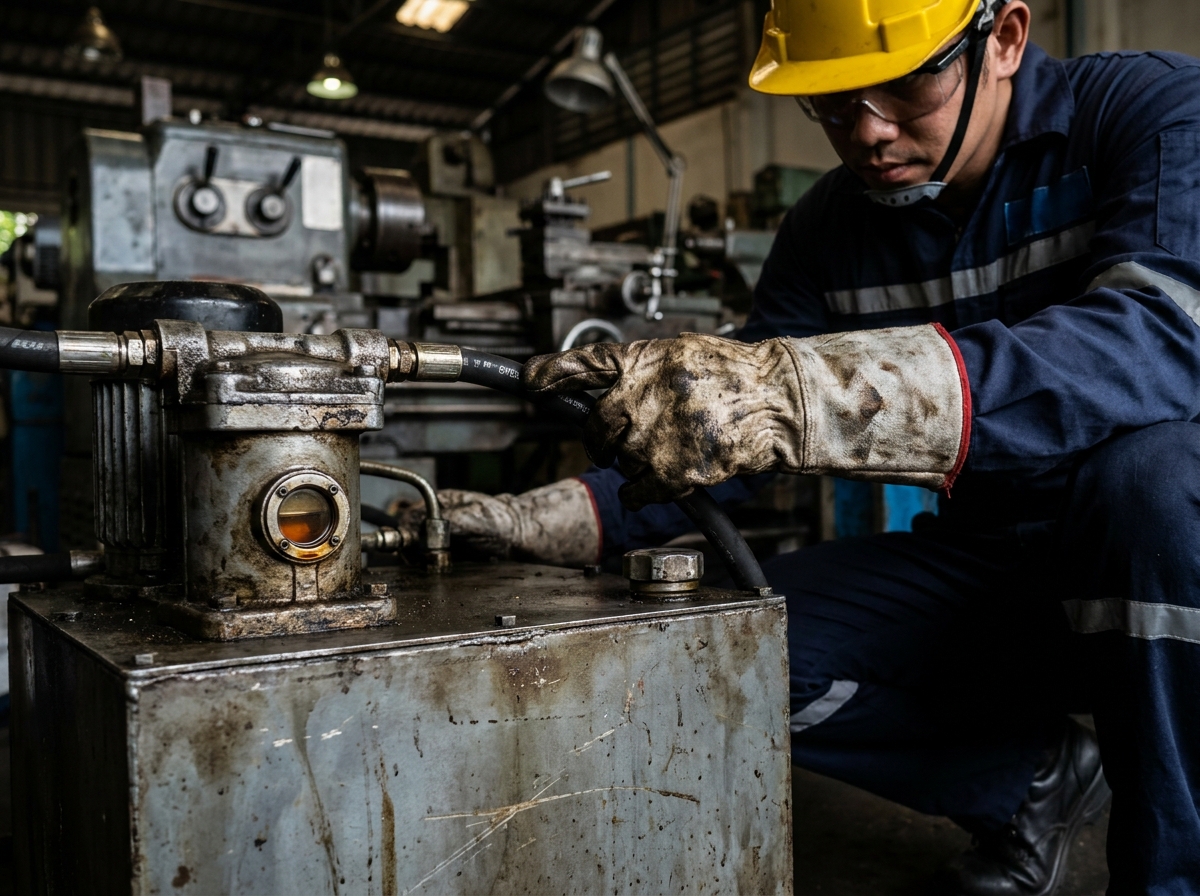

Большинство отказов гидросистем - это грязное масло. Не насос, не клапан, не уплотнения. Именно загрязнённое масло убивает оборудование раньше времени. И фильтр - это единственное, что стоит между нормальной работой и дорогостоящим ремонтом.
Разберём по делу: какие фильтры бывают, как выбрать тонкость фильтрации и когда менять элемент.
Откуда берётся загрязнение в гидросистеме
Первый источник - сборка. Стружка, пыль, остатки герметика, ворс от ветоши. Всё это попадает в бак при монтаже, даже если работали аккуратно. Видел системы, которые убивали насос за первые 50 часов работы - и всё из-за монтажного мусора.

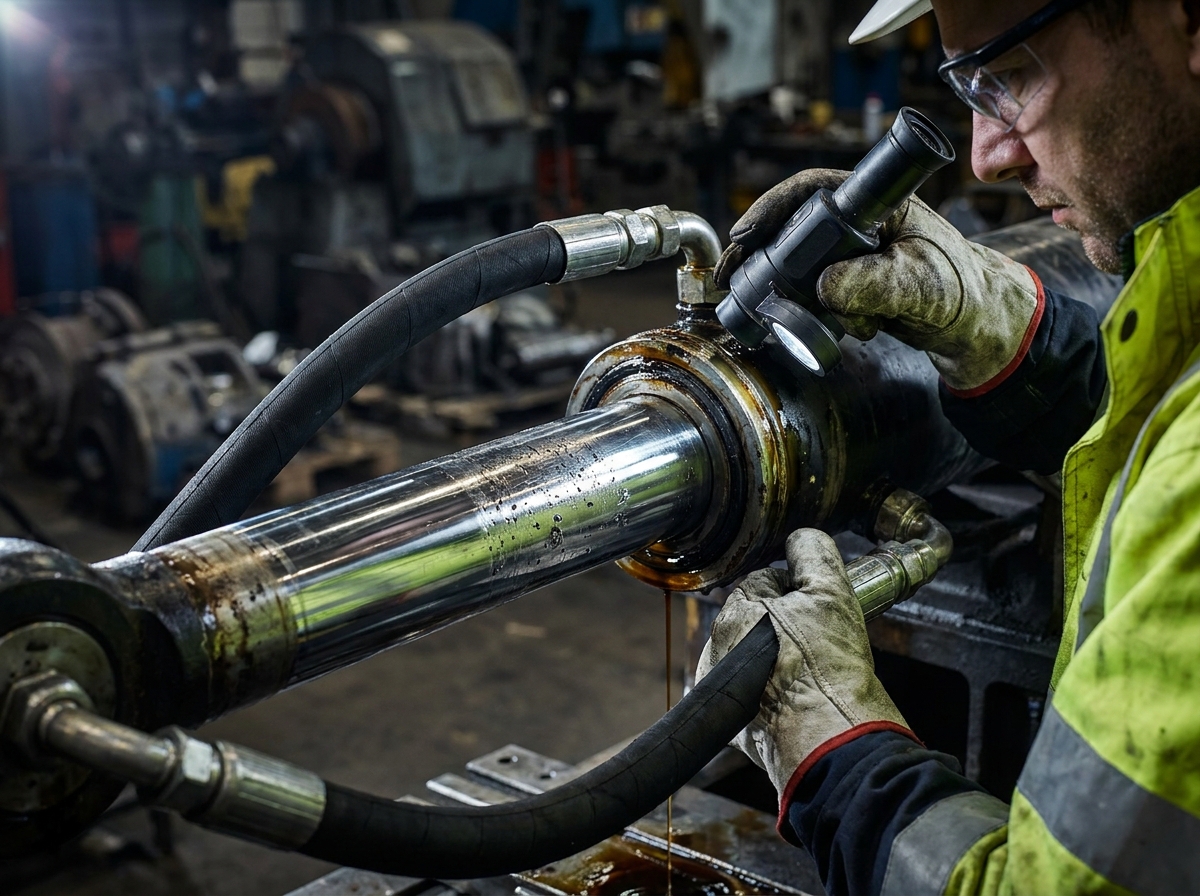

Второй источник - износ самой системы. Насос, гидроцилиндры, распределители - они постоянно вырабатывают металлические частицы. Это нормально. Ненормально, когда эти частицы гуляют по всей системе без задержки.
Третий - внешняя среда. Через штоки гидроцилиндров, через сапун бака, через негерметичные соединения. На стройплощадке или в карьере этот поток грязи особенно интенсивный.
Типы гидравлических фильтров: где стоят и зачем
Фильтры в гидросистеме стоят в нескольких точках, и каждая - со своей задачей.

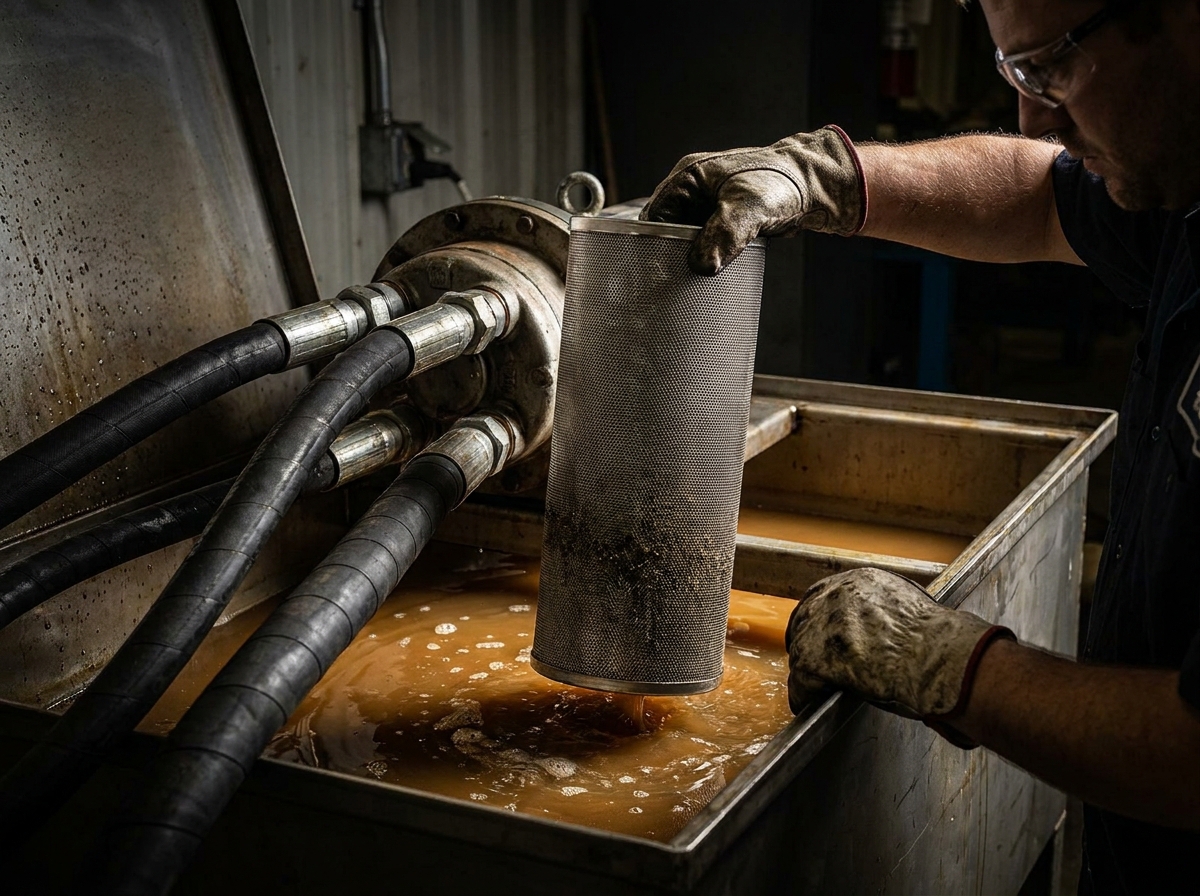

Всасывающий фильтр
Стоит на входе в насос, прямо в баке или на всасывающей линии. Задача - не пустить крупные частицы в насос. Тонкость здесь грубая, обычно 100-250 мкм. Более тонкий элемент создаст сопротивление на всасе, насос начнёт кавитировать - и это хуже любой грязи.
Частая ошибка - поставить сюда тонкий элемент, думая "чем тоньше, тем лучше". Нет. Кавитация разрушает насос за считанные часы.
Напорный фильтр
Стоит после насоса, до исполнительных механизмов. Работает под полным давлением системы. Корпус у него соответственно прочный, и стоит дороже. Зато защищает самое ценное - распределители, гидроцилиндры, клапаны. Тонкость здесь уже 6-25 мкм в зависимости от требований системы.
Сливной фильтр
Самый распространённый вариант в маслостанциях с электродвигателем. Стоит на сливной линии перед баком. Давление здесь низкое, поэтому корпус дешевле, а тонкость можно делать 10-25 мкм без риска кавитации. Улавливает всё, что нагенерировала система за цикл работы.
Фильтр тонкой очистки в линии рециркуляции
Отдельный контур фильтрации, который работает параллельно основной системе. Насос небольшой производительности постоянно гоняет масло через тонкий фильтр - 3-6 мкм. Это уже серьёзный подход, который используют там, где требования к чистоте масла очень высокие: станки с ЧПУ, гидростатика, сервосистемы.
Тонкость фильтрации: что означают эти цифры
Тонкость фильтрации - это размер частиц в микронах, которые фильтр задерживает. Но одна цифра без контекста мало что говорит. Важен ещё коэффициент бета - он показывает эффективность задержки частиц данного размера.
Бета 10 означает, что из 10 частиц нужного размера фильтр задерживает 9. Бета 200 - задерживает 199 из 200. Разница существенная, хотя тонкость в микронах может быть одинаковой. Поэтому смотри на оба параметра при выборе элемента.
Как ориентироваться по применению:
- Грубые системы с гидроцилиндрами и простыми распределителями - 25 мкм вполне достаточно
- Системы с пропорциональными клапанами - нужно 10-16 мкм
- Сервоклапаны и гидростатика - 3-6 мкм, без вариантов
- Высокое давление - требования к чистоте масла растут пропорционально
В системах высокого давления зазоры в прецизионных парах минимальные. Частица 15 мкм там может заклинить золотник или задрать поверхность плунжера. То, что в обычной системе просто проскочит, здесь становится причиной отказа.
Класс чистоты масла по ISO 4406
Это стандарт, который описывает загрязнённость масла через три цифры - количество частиц размером 4, 6 и 14 мкм в миллилитре масла. Например, класс 18/16/13.
Зачем это знать инженеру? Потому что производители компонентов указывают требуемый класс чистоты в документации. Если масло грязнее - компонент работает вне спецификации, гарантия слетает, ресурс падает.
Для обычных гидросистем с цилиндрами и распределителями достаточно класса 18/16/13. Для пропорциональных клапанов - 17/15/12. Для сервосистем - 16/14/11 и чище. Это уже не просто фильтр на сливе - это целая система фильтрации и контроля чистоты масла.
Когда менять фильтрующий элемент
Есть два подхода, и оба имеют право на жизнь.
Первый - по регламенту. Меняешь через каждые N часов работы независимо от состояния. Просто, предсказуемо, не требует оборудования. Минус - иногда меняешь ещё живой элемент, иногда пропускаешь момент, когда он уже забился раньше срока.
Второй - по индикатору перепада давления. На корпусе фильтра стоит индикатор - визуальный или электрический. Как только элемент забивается, перепад давления на нём растёт. Индикатор срабатывает - меняешь. Это правильный инженерный подход, потому что реагируешь на реальное состояние, а не на календарь.
Практические ориентиры по срокам - они сильно зависят от условий работы:
- Первая замена - через 50-100 часов после запуска новой системы. Там всегда много монтажного мусора
- Плановая замена в нормальных условиях - раз в 1000-2000 часов или раз в год
- Тяжёлые условия: пыль, стройка, карьер - в два раза чаще
Один момент, который часто упускают: не жди, пока сработает байпасный клапан. Он открывается, когда перепад давления превышает допустимый - и грязное масло идёт в систему в обход фильтра. Это аварийная защита насоса от разрушения, а не сигнал "пора бы поменять".
Выбор фильтра для конкретной маслостанции
Когда подбираешь фильтр под конкретную установку, смотришь на несколько параметров сразу.
Расход - фильтр должен пропускать полный поток системы без критического перепада давления. Если насос качает 40 л/мин, а фильтр рассчитан на 20 - он забьётся быстро и создаст проблемы.
Давление - для напорных фильтров это критично. Корпус должен держать рабочее давление системы с запасом.
Вязкость масла - влияет на перепад давления через элемент. Зимой, когда масло холодное и густое, перепад выше. Индикатор может сработать не потому что фильтр забит, а потому что масло ещё не прогрелось. Это нормально - подожди, пока система выйдет на рабочую температуру.
Для дизельных маслостанций и бензиновых агрегатов, которые работают на улице в любую погоду, этот момент с вязкостью особенно актуален. Зимний запуск с холодным маслом - индикаторы часто врут именно в этот момент.
Если сомневаешься в подборе - есть калькулятор маслостанции, который помогает с исходными параметрами системы.
Материал фильтрующего элемента
Стекловолокно - лучший вариант для большинства применений. Держит форму, не разрушается при перепадах давления, эффективность высокая. Стоит дороже бумажных элементов, но ресурс оправдывает цену.
Бумажные элементы - дешевле, но при гидроударах или резких перепадах давления могут деформироваться. Для спокойных систем с ровным давлением - нормальный выбор.
Металлические сетки - для всасывающих фильтров и предварительной очистки. Можно промыть и использовать снова. Тонкость грубая, но для своей задачи подходит.
Синтетические элементы - используют в агрессивных средах, где обычные материалы не держатся. Специфическое применение.
Фильтрация гидравлического масла - это не разовое мероприятие. Это постоянный процесс, который требует правильно подобранных элементов, регулярного обслуживания и понимания того, что происходит в системе. Хорошая фильтрация стоит денег. Ремонт насоса или замена прецизионных клапанов - стоит в разы больше. Считайте сами.
