Дебустер - это устройство, которое берёт поток от основной гидросистемы и выдаёт на выходе давление выше исходного. Звучит просто. На практике вопросов по подбору всегда много, потому что путают дебустеры с мультипликаторами, неправильно считают передаточное отношение и выбирают не под ту задачу.
Разберём по делу: принцип работы, где применяют, как подбирать и какие ошибки встречаются чаще всего.
Что такое дебустер и как он работает

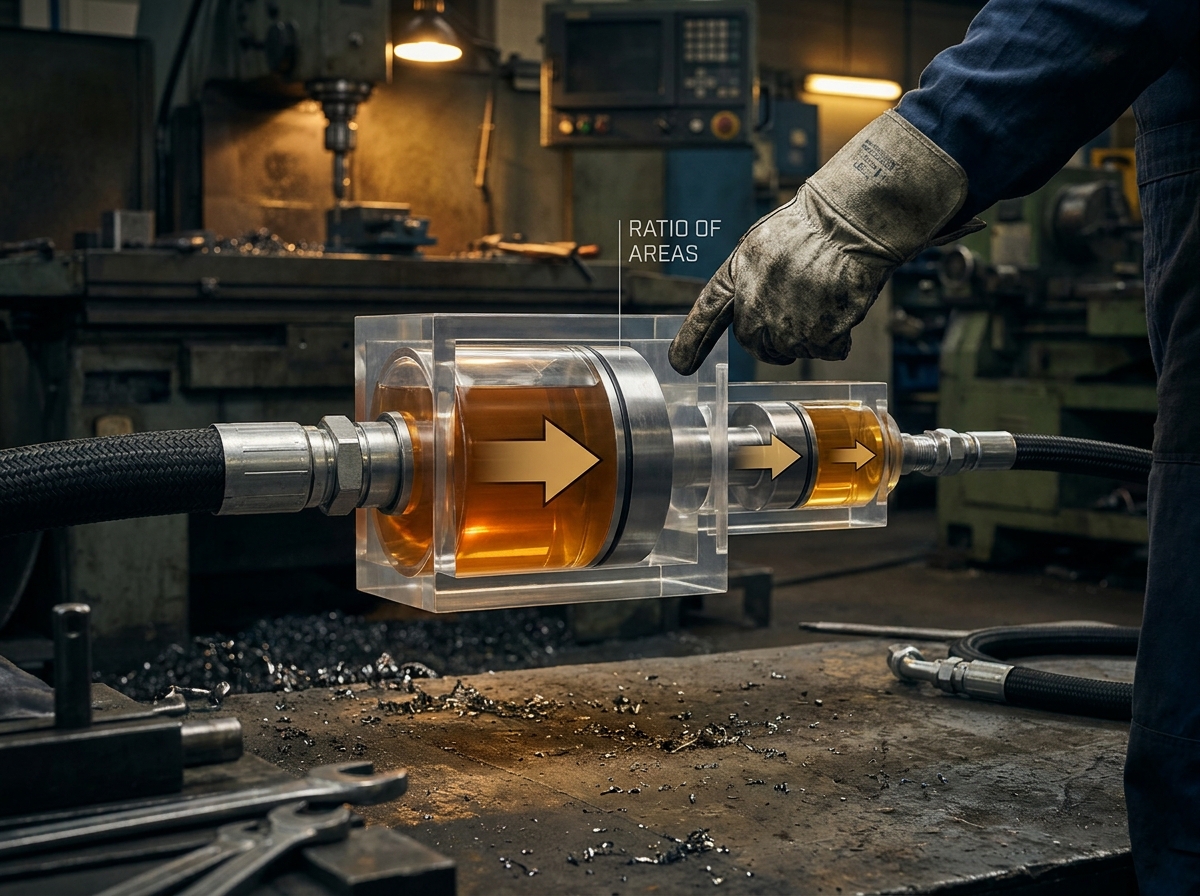

Гидравлический дебустер давления - это усилитель давления с двумя рабочими камерами разного диаметра. Большой поршень принимает давление от питающей линии. Малый поршень давит на рабочую жидкость в выходной камере. Поскольку площадь малого поршня меньше, давление на выходе растёт пропорционально отношению площадей.
Передаточное отношение - это просто соотношение площадей поршней. Если площадь большого поршня в 4 раза больше малого, давление на выходе будет в 4 раза выше входного. Расход при этом падает в те же 4 раза. Закон сохранения энергии никто не отменял.
Важный момент: дебустер не добавляет энергию в систему. Он перераспределяет её - меньший расход, но выше давление. Если нужен постоянный высокий расход при высоком давлении, один дебустер задачу не решит.
Есть два основных типа по принципу действия. Одностороннего действия - поршень идёт только в одну сторону, потом возврат пружиной или давлением. Двустороннего действия - рабочий ход в обе стороны, выходной поток более равномерный. Для большинства промышленных задач предпочтительнее двустороннее исполнение - меньше пульсаций.
Дебустер или мультипликатор: в чём разница
Путаница возникает постоянно. Мультипликатор давления и дебустер - это одно и то же устройство. Просто в разных отраслях прижились разные названия. В нефтянке и горнодобыче чаще говорят "мультипликатор", в машиностроении и автоматизации - "дебустер". Принцип идентичный.
Другое дело - не путать с насосными станциями высокого давления. Маслостанции высокого давления качают жидкость насосом с приводом от двигателя. Дебустер работает от давления питающей линии без собственного привода. Это принципиальное конструктивное отличие.
Где применяют гидравлические дебустеры
Типичная ситуация: есть система с рабочим давлением, скажем, 16-20 МПа. И есть один узел, которому нужно 50-60 МПа - зажимной патрон, опрессовочный стенд, гидравлический пресс для точных операций. Тянуть отдельную насосную станцию высокого давления ради этого одного узла - дорого и нерационально. Вот тут дебустер и решает задачу.
Конкретные области применения:
- Опрессовка трубопроводов и арматуры - нужно кратковременно поднять давление для испытания
- Зажимные устройства в металлообработке - держат деталь с усилием, которое основная система не даёт
- Гидравлические прессы с малым рабочим ходом - там расход небольшой, а усилие нужно большое
- Испытательные стенды - проверка компонентов при давлениях выше рабочего
- Аварийные системы - резервное давление для критических операций
На одном машиностроительном заводе видел такую установку: основная гидросистема работала на 18 МПа, а зажимной стол для обработки крупных корпусных деталей требовал 45 МПа для надёжного удержания. Поставили дебустер с передаточным отношением 1:2,5. Задача решена, лишнего оборудования нет.
Как правильно подобрать дебустер
Считаем передаточное отношение
Первое - определяем требуемое давление на выходе. Второе - смотрим, какое давление даёт питающая линия. Делим одно на другое - получаем минимальное передаточное отношение. Берём ближайшее стандартное значение с небольшим запасом.
Пример: питающая линия даёт 20 МПа, нужно 60 МПа на выходе. Отношение 60/20 = 3. Берём дебустер 1:3 или 1:3,5 для запаса.
Не забывайте про потери давления в питающей линии. Если до дебустера давление просядет на 2-3 МПа из-за длинных магистралей или дросселей, расчёт поплывёт. Считайте от реального давления на входе в дебустер, не от давления насоса.
Считаем расход
Расход на выходе дебустера - это расход входной линии, делённый на передаточное отношение. Если на входе 10 л/мин и передаточное отношение 1:3, на выходе получите около 3,3 л/мин. Минус КПД - реально чуть меньше.
Если требуемый расход на выходе не укладывается в этот расчёт - нужно либо увеличить подачу питающей линии, либо ставить несколько дебустеров параллельно. Или пересмотреть задачу и посмотреть на специализированные станции высокого давления.
Объём аккумулятора
Дебустер часто работает в паре с гидроаккумулятором. Аккумулятор компенсирует пульсации и даёт пиковый расход в момент срабатывания. Без аккумулятора при резком открытии клапана давление на выходе может просесть ниже нужного.
Объём аккумулятора считают под конкретный цикл: время срабатывания, расход в пике, допустимое падение давления. Это отдельный расчёт, не буду упрощать.
Типичные ошибки при подборе и монтаже
Первая и самая частая - забывают про обратный клапан на выходе дебустера. Без него при падении давления в питающей линии жидкость из высокого контура потечёт обратно через дебустер. Это убивает уплотнения и ломает логику работы системы.
Вторая ошибка - не учитывают утечки. Дебустер с изношенными уплотнениями теряет давление на выходе. Особенно заметно на статических задачах - зажим держит деталь, давление медленно падает, деталь начинает смещаться. У нас был такой случай на участке расточки - брак шёл несколько смен, пока не разобрались что дело в уплотнениях дебустера.
Третья - неправильный выбор рабочей жидкости. Дебустеры чувствительны к чистоте масла. Грязное масло быстро убивает уплотнения и риски на поршнях. Фильтрация перед дебустером - не опция, а обязательное условие. Посмотрите на системы фильтрации - правильно подобранный фильтр перед дебустером продлевает его ресурс в разы.
Четвёртая - монтаж без предохранительного клапана в высоком контуре. Если что-то пойдёт не так и давление пойдёт выше расчётного, без предохранителя получите разрушение компонентов. Предохранительный клапан в высоком контуре - обязательно.
Дебустер в составе гидросистемы

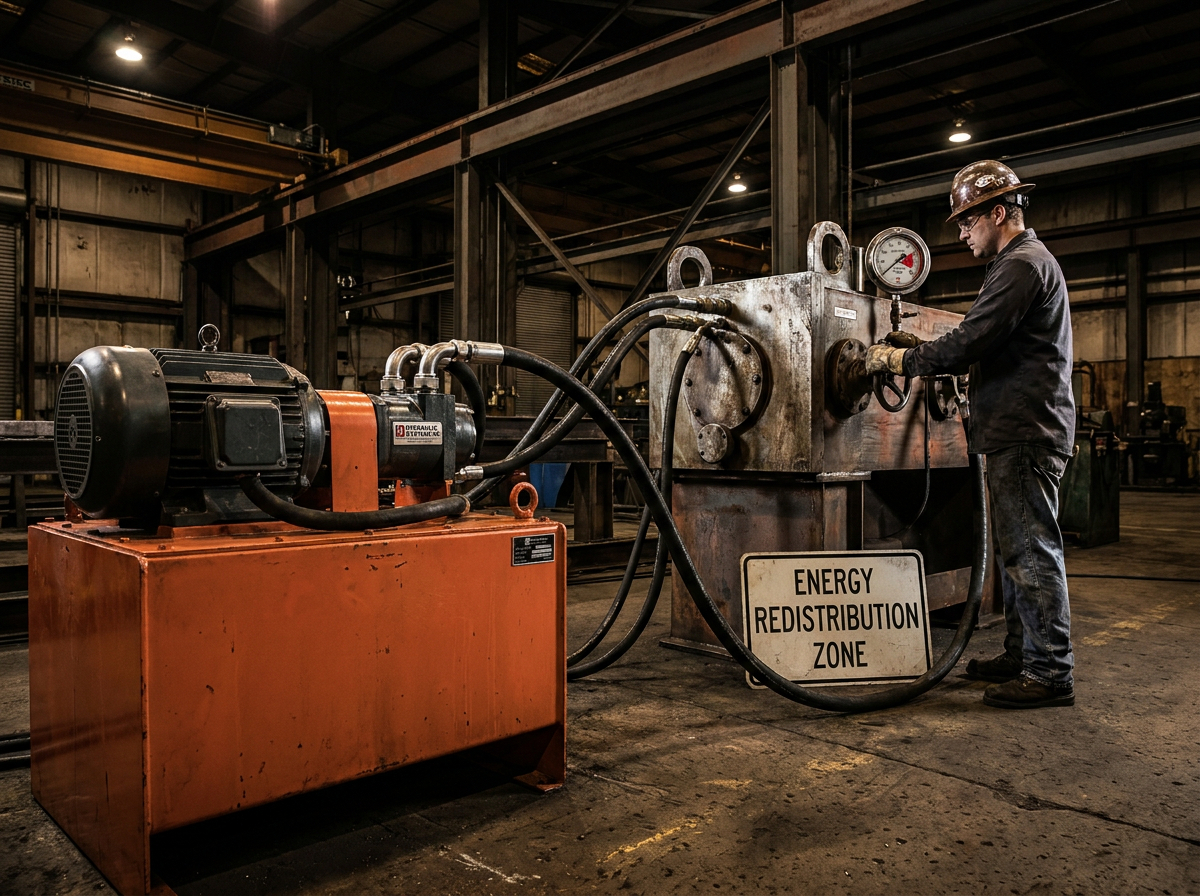

Дебустер - это не автономное устройство. Он работает как часть гидросистемы и требует правильного окружения. Питающая линия с нормальным давлением и расходом. Фильтр перед входом. Обратный клапан на выходе. Аккумулятор для сглаживания пульсаций. Предохранительный клапан в высоком контуре. Манометры на входе и выходе - чтобы видеть что происходит.
Если система собирается с нуля, удобнее рассчитать всё через калькулятор маслостанции - сразу видно, что питающая станция должна выдавать по давлению и расходу с учётом дебустера.
Для систем, где дебустер работает с гидроцилиндром в высоком контуре, нужно правильно подобрать и сам цилиндр. Гидроцилиндры должны быть рассчитаны на рабочее давление высокого контура с запасом - не берите стандартные цилиндры на 16 МПа, если на выходе дебустера будет 50 МПа.
Для мобильных применений, где нет стационарной питающей сети, дебустер можно запитать от дизельной маслостанции. Схема рабочая, видели такое на монтажных площадках при опрессовке трубопроводов.
Обслуживание и ресурс
Основные расходники дебустера - уплотнения поршней и штоков. Периодичность замены зависит от интенсивности работы, качества масла и рабочего давления. Чем выше давление и грязнее масло - тем быстрее износ.
Признаки износа уплотнений: давление на выходе не достигает расчётного, слышны нехарактерные стуки при переключении поршня, масло греется сильнее обычного. Последнее - потому что энергия уходит в тепло через перетечки.
Раз в год - полная проверка: давление на входе и выходе под нагрузкой, проверка всех соединений на утечки, состояние фильтра перед дебустером. Это минимум. При интенсивной работе - чаще.
Если задача нестандартная или нет уверенности в подборе - лучше проконсультироваться с инженерами до покупки, чем переделывать потом. Неправильно подобранный дебустер либо не даёт нужного давления, либо работает в постоянном перегрузе и быстро выходит из строя.
