Токарный станок без нормальной гидравлики - это головная боль. Патрон зажимает нестабильно, задняя бабка ходит рывками, суппорт дёргается. Разберём, как устроены типовые гидравлические схемы советских и современных токарных станков, где они чаще всего сыпятся и что делать при модернизации.
Общая логика гидравлики токарного станка
Прежде чем лезть в конкретные схемы - надо понять, что вообще гидравлика делает на токарном станке. Это не один контур, а несколько независимых задач.
Первая - зажим патрона. Давление держит деталь во время резания. Упало давление - деталь вылетела, и это уже не поломка, а ЧП. Вторая задача - перемещение задней бабки и её фиксация. Третья - на станках с гидрокопировальным суппортом - управление самим суппортом по шаблону. На станках с ЧПУ типа 16А20Ф3 гидравлика ещё отвечает за зажим инструментального блока.
Все эти контуры работают от одной маслостанции, но давление в них разное. Патрон обычно требует одного уровня, копировальный суппорт - другого. Поэтому в схеме всегда есть редукционные клапаны на каждую ветку.
Схема гидравлики 1К62 - самый простой случай

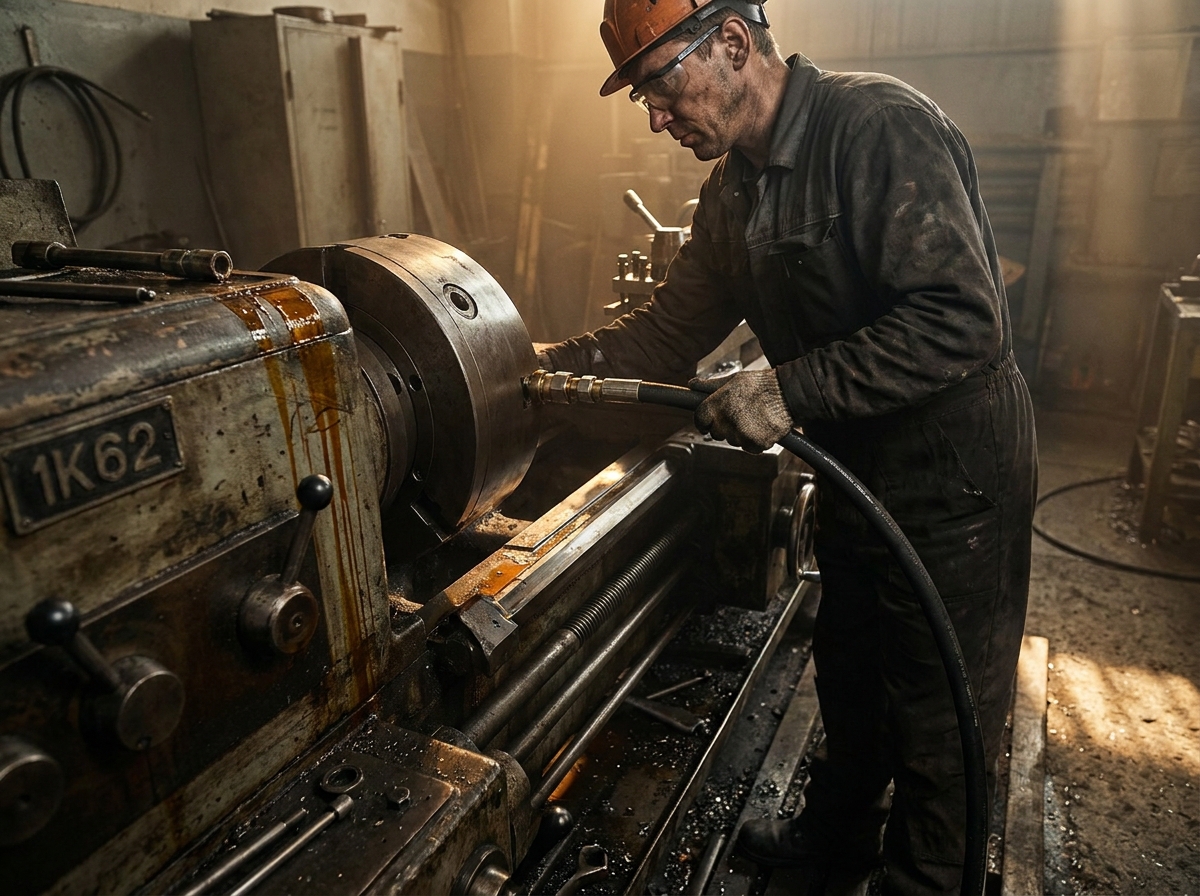

1К62 - это базовый токарно-винторезный станок без ЧПУ и без гидрокопира. Гидравлика там минимальная: маслостанция, насос, клапан давления, распределитель и гидроцилиндр патрона. Иногда добавляется цилиндр задней бабки.
Схема линейная. Насос качает масло, предохранительный клапан держит давление в системе, распределитель с ручным или электрическим управлением направляет поток на зажим или разжим патрона. Цилиндр двустороннего действия - шток идёт в обе стороны.

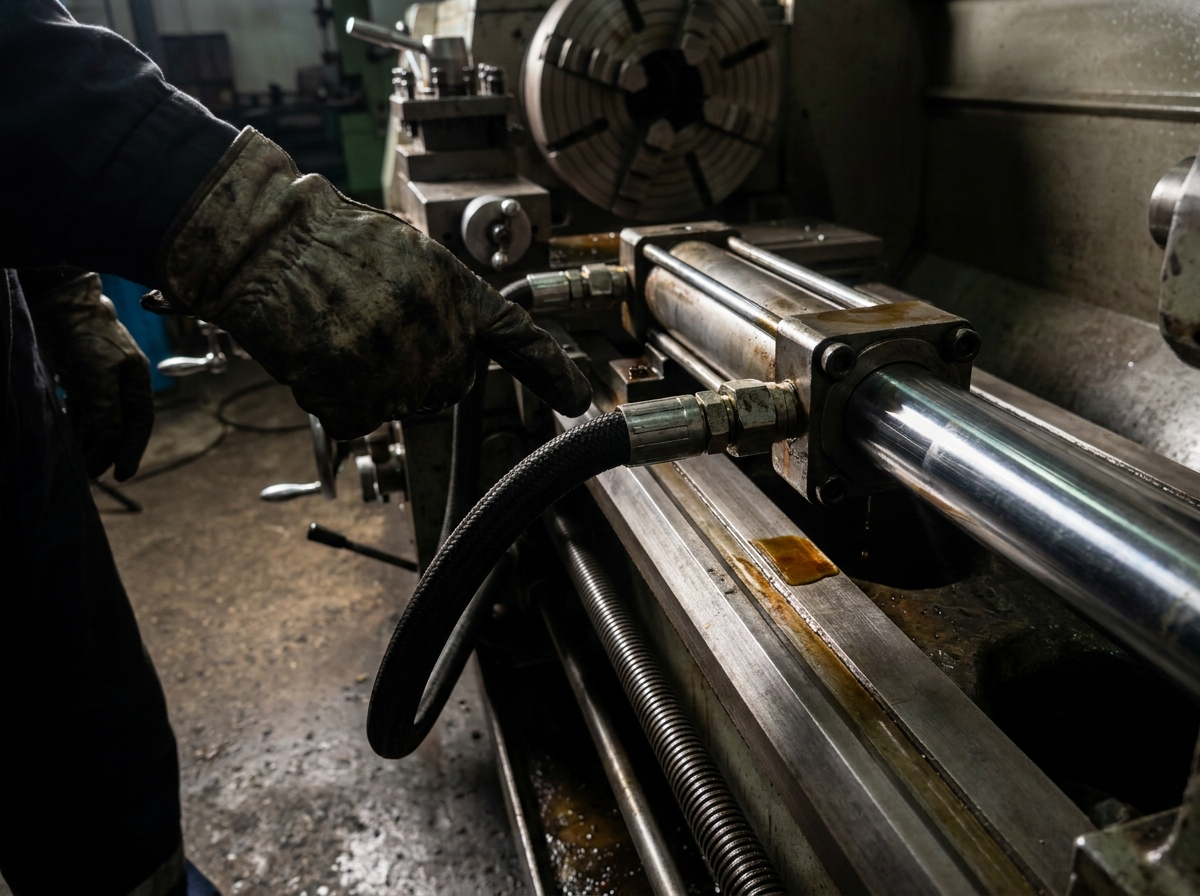

Где сыпется на практике. Чаще всего - манжеты гидроцилиндра патрона. Станку 30-40 лет, масло менялось нерегулярно, фильтрация слабая - манжеты изношены, давление не держит. Второй типичный отказ - клапан давления. Он либо не открывается полностью, либо не закрывается. В обоих случаях патрон работает неправильно.

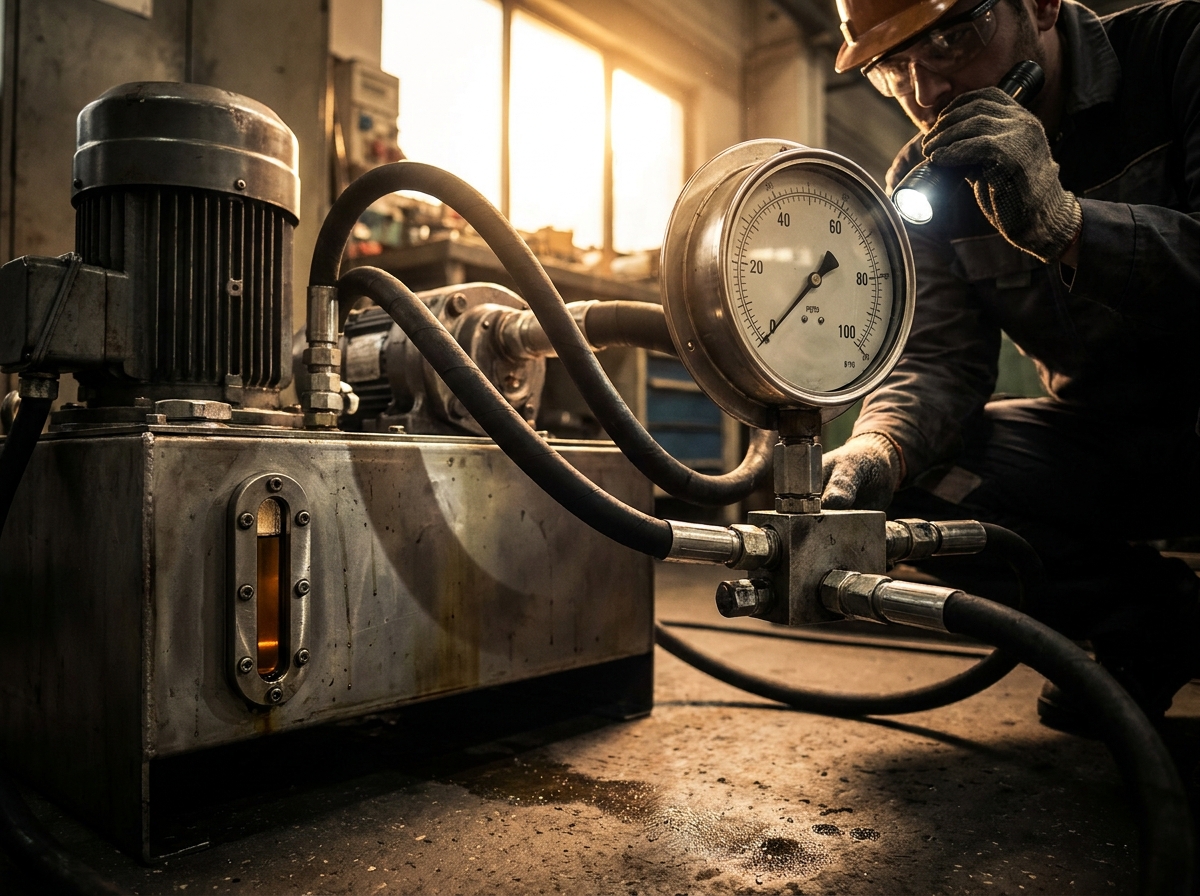

Ещё один момент - бак маслостанции на старых 1К62 маленький, масло быстро греется. Если станок работает в три смены, к концу смены вязкость масла падает, давление плавает. Это видно по нестабильному зажиму.
16К20 и 16А20Ф3 - уже серьёзнее
16К20 - это уже другой уровень. Здесь гидравлика сложнее, особенно если станок с гидрокопировальным суппортом. Добавляется контур управления копировальным суппортом, щуп которого идёт по шаблону и через гидроусилитель двигает резец.
В гидрокопировальных станках на базе 16К20 стоит гидроусилитель следящего типа. Это золотниковый распределитель с механической обратной связью. Щуп отклоняется - золотник открывает подачу масла на цилиндр суппорта - суппорт движется - через жёсткую связь золотник возвращается в нейтраль. Система работает быстро, но очень чувствительна к чистоте масла. Зазоры в золотнике - десятки микрон. Грязь убивает его за месяц.
У нас был случай на машиностроительном заводе: станок с гидрокопиром давал волнистость на детали. Долго искали причину в механике. Оказалось - золотник гидроусилителя подклинивал из-за загрязнения масла. Заменили фильтр тонкой очистки, промыли систему - проблема ушла.
16А20Ф3 - это токарный станок с ЧПУ. Здесь гидравлика отвечает уже за зажим инструментального блока в револьверной головке и за патрон. Давление в контуре зажима инструмента должно быть стабильным - иначе головка проворачивается при резании. Это уже авария.
Схема 16А20Ф3 включает электрогидравлические распределители с управлением от ЧПУ. Система автоматическая - станок сам зажимает и разжимает инструмент по программе. Здесь важна надёжность электрической части распределителей. Катушки сгорают, если питание нестабильное.
16М30Ф3 - тяжёлый токарный с ЧПУ
16М30Ф3 - это уже тяжёлый токарный станок. Гидравлика там мощнее: большие гидроцилиндры патрона, люнеты с гидравлическим зажимом, задняя бабка. Маслостанция серьёзная - насос производительный, бак большой, охлаждение масла обязательное.
Типичная проблема на тяжёлых токарных - перегрев масла. Станок работает долго, цилиндры большие, объём масла прокачивается постоянно. Без теплообменника система выходит на температуру, при которой масло теряет свойства. Видел станки, где теплообменник был, но забит накипью и не работал. Масло грелось до 70-80 градусов, вязкость падала, давление не держалось.
Гидравлика токарного станка серии 16М30Ф3 также управляет зажимом в люнетах. Это важно при обработке длинных валов - люнет должен держать деталь с постоянным усилием, не пережимая и не отпуская. Здесь стоят клапаны поддержания давления, и они требуют периодической регулировки.
Станки с ЧПУ типа Doosan - принципиальные отличия
Когда речь заходит про гидравлическую схему станка Doosan или другого современного токарного с ЧПУ - там уже другая идеология. Маслостанция встроена в станок, всё компактно, электрогидравлические распределители управляются напрямую от ПЛК.
Принципиальное отличие от советских станков - диагностика. Современный станок знает давление в каждом контуре, температуру масла, уровень в баке. Если что-то не так - сигнализация и останов. На 1К62 ты узнаёшь о проблеме, когда деталь уже вылетела.
Другое отличие - фильтрация. На Doosan и аналогах стоят фильтры тонкой очистки с индикатором засорения. Система спроектирована под конкретное масло определённого класса чистоты. Залил что попало - золотники встали через полгода.
Схема гидравлики Doosan по структуре похожа на советские станки, но исполнение другое. Те же контуры: патрон, задняя бабка, инструментальная головка. Но распределители - картриджного типа, встроенные в гидроблок. Ремонт сложнее, зато надёжность выше.
3Е711В - плоскошлифовальный, но гидравлика стола похожа
Раз уж в запросах встречается схема гидравлики стола 3Е711В - скажу несколько слов. Это плоскошлифовальный станок, но принцип гидравлики стола применим и к токарным с гидравлическим перемещением узлов.
Стол на 3Е711В движется от гидроцилиндра двустороннего действия. Скорость регулируется дросселем, реверс - гидрораспределителем с механическим управлением от упоров. Схема простая и надёжная. Главная болезнь - износ золотника реверсивного распределителя. Стол начинает дёргаться в конце хода, реверс нечёткий.
На токарных станках с гидравлическим перемещением суппорта логика та же. Дроссель задаёт скорость подачи, распределитель управляет направлением. Если суппорт дёргается - сначала смотри на дроссель и обратный клапан рядом с ним.
Модернизация гидравлики токарного станка - с чего начинать
Допустим, есть задача: взять старый 16К20 или 1К62 и привести гидравлику в порядок. Или поставить новую маслостанцию взамен убитой родной. Как подходить к этому?
Первый шаг - понять, что нужно от системы. Сколько потребителей, какое давление в каждом контуре, какой расход. Без этого нельзя подобрать насос и маслостанцию. Калькулятор маслостанции помогает быстро прикинуть параметры под конкретную задачу.
Второй шаг - выбор маслостанции. Для токарных станков чаще всего подходят маслостанции с электродвигателем - станок стоит в цеху, электричество есть. Если станок выездной или работает в полевых условиях - смотрите на дизельные маслостанции.
Третий шаг - фильтрация. Это не опция, это обязательно. Особенно если в системе есть золотниковые распределители или гидроусилители. Системы фильтрации нужно закладывать сразу, не экономить. Один засорённый золотник стоит дороже хорошего фильтра.
Четвёртый шаг - гидроцилиндры. Если родные цилиндры патрона изношены - их можно заменить. Главное правильно снять размеры и указать рабочее давление. Гидроцилиндры под токарные станки делаются под конкретные посадочные размеры. Универсальных тут нет.
Пятый шаг - насос. На большинстве токарных станков стоят шестерённые насосы. Они простые, ремонтопригодные, не боятся небольшого загрязнения масла. Для модернизации советских станков - оптимальный вариант.
Типичные ошибки при проектировании и ремонте
Первая ошибка - занижают объём бака. Берут маленькую маслостанцию, масло греется, давление плавает, жалуются на нестабильный зажим. Бак должен быть достаточным для теплового баланса системы.
Вторая - ставят один предохранительный клапан на всю систему вместо отдельных редукционных клапанов на каждый контур. В итоге давление в патроне зависит от того, работает ли в этот момент задняя бабка. Это неприемлемо.
Третья ошибка - игнорируют обратные клапаны в контуре патрона. Если насос остановился или давление упало - патрон должен держать деталь ещё какое-то время. Без обратного клапана давление сбрасывается мгновенно.
Четвёртая - неправильный подбор масла. Видел случаи, когда в систему заливали масло с вязкостью, не соответствующей рабочей температуре. Летом всё работает, зимой при запуске насос стонет и давление не набирается.
Если задача - спроектировать или модернизировать гидравлику токарного станка с нуля, лучше начать с нормального технического задания и консультации с людьми, которые делали это не один раз. Звоните, разберёмся: +7 (812) 629-68-57, info@hydraulicunit.ru, hydraulicunit.ru.
```
