Испытательный стенд - это не просто "качай масло и смотри". Здесь гидравлика работает в режиме, который обычное производственное оборудование не знает: циклично, точно, с постоянной фиксацией параметров. Ошибка в подборе маслостанции или схемы управления - и стенд либо не даёт воспроизводимых результатов, либо ломает испытуемое изделие. Разберём, что важно с инженерной точки зрения.
Чем стенд отличается от обычной гидросистемы
На производственной линии гидравлика работает в одном режиме часами. Пресс давит - отпускает, конвейер едет. Стенд - другая история. Он должен воспроизводить нагрузку точно, повторять цикл сотни и тысячи раз, при этом не вносить собственные погрешности в результат испытания.
Видел ситуацию, когда на одном машиностроительном заводе поставили стенд для ресурсных испытаний клапанов. Взяли обычную маслостанцию с нерегулируемым насосом. Через 20 минут работы масло грелось, вязкость падала, давление "гуляло" на 8-12% от цикла к циклу. Результаты испытаний оказались несопоставимы между собой. Пришлось переделывать всю гидравлическую часть.
Главные требования к гидравлике стенда - это стабильность давления, управляемость расхода и температурная стабилизация масла. Всё остальное вторично.
Какая маслостанция нужна для стенда
Тут я скажу прямо: нерегулируемый шестерённый насос с простым предохранительным клапаном - это не для стенда. Точнее, не для большинства стендов. Такая схема годится разве что для простейших статических испытаний, где нужно просто создать давление и держать его.

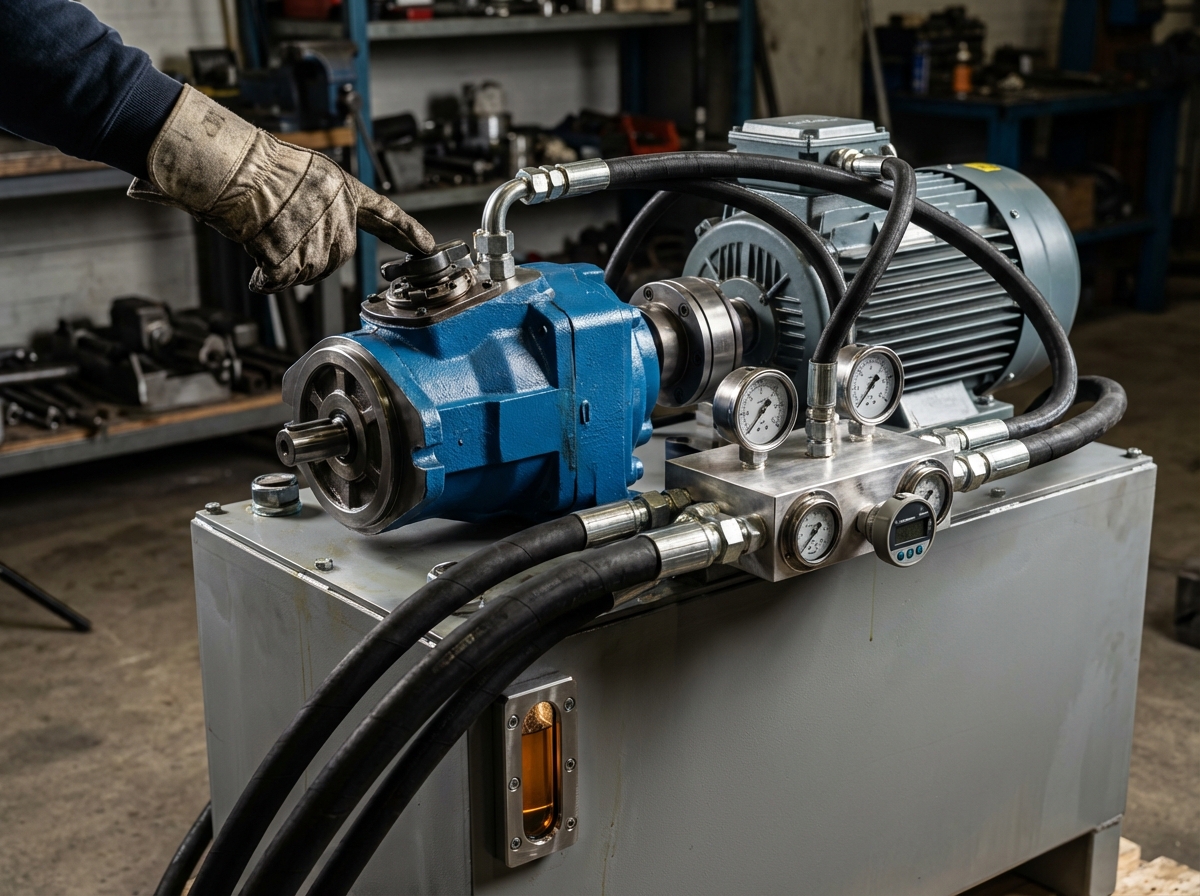

Для нормальной испытательной гидравлики нужен регулируемый насос - аксиально-поршневой с регулятором давления или расхода. Он держит параметры точнее, меньше греет масло при частичной нагрузке. Маслостанции с электродвигателем - базовый вариант для стационарных стендов в цеху или лаборатории. Подключил к сети, настроил, работает.
Если стенд выездной или испытания проходят там, где нет стабильного электроснабжения - смотри в сторону дизельных маслостанций. Дизель даёт независимость от сети и стабильные обороты при правильно настроенном регуляторе.
Для высоконагруженных испытаний - разрушающие тесты, испытания уплотнений, арматуры высокого давления - нужна отдельная история. Маслостанции высокого давления работают в диапазонах, недоступных стандартным агрегатам. Там своя специфика и по насосам, и по арматуре.
Температура масла - проблема номер один
Серьёзно. Большинство проблем со стендами, которые я видел, начинались с перегрева масла. Не с насоса, не с клапанов - именно с температуры.
Стенд работает циклично. В каждом цикле есть фаза нагрузки и фаза сброса. При сбросе давления через предохранительный клапан вся энергия уходит в тепло. Если бак маленький, а цикл короткий - масло разогревается быстро. При 70-80°C вязкость падает настолько, что насос начинает работать с перетечками, давление нестабильно, зазоры в гидрораспределителях растут.
Правило простое: бак стенда должен быть больше, чем для аналогичной производственной установки. Плюс теплообменник - водяной или воздушный. Водяной точнее держит температуру, воздушный проще в обслуживании. Термостатический клапан на теплообменнике - обязателен, иначе зимой масло будет слишком холодным в начале смены.
Ещё момент: датчик температуры с аварийным отключением. Не сигнализация - именно отключение. Стенд без оператора может работать часами, и если перегрев не остановит его автоматически - сгорит насос или уплотнения.
Схемы управления: что реально работает
Простая схема с ручным управлением

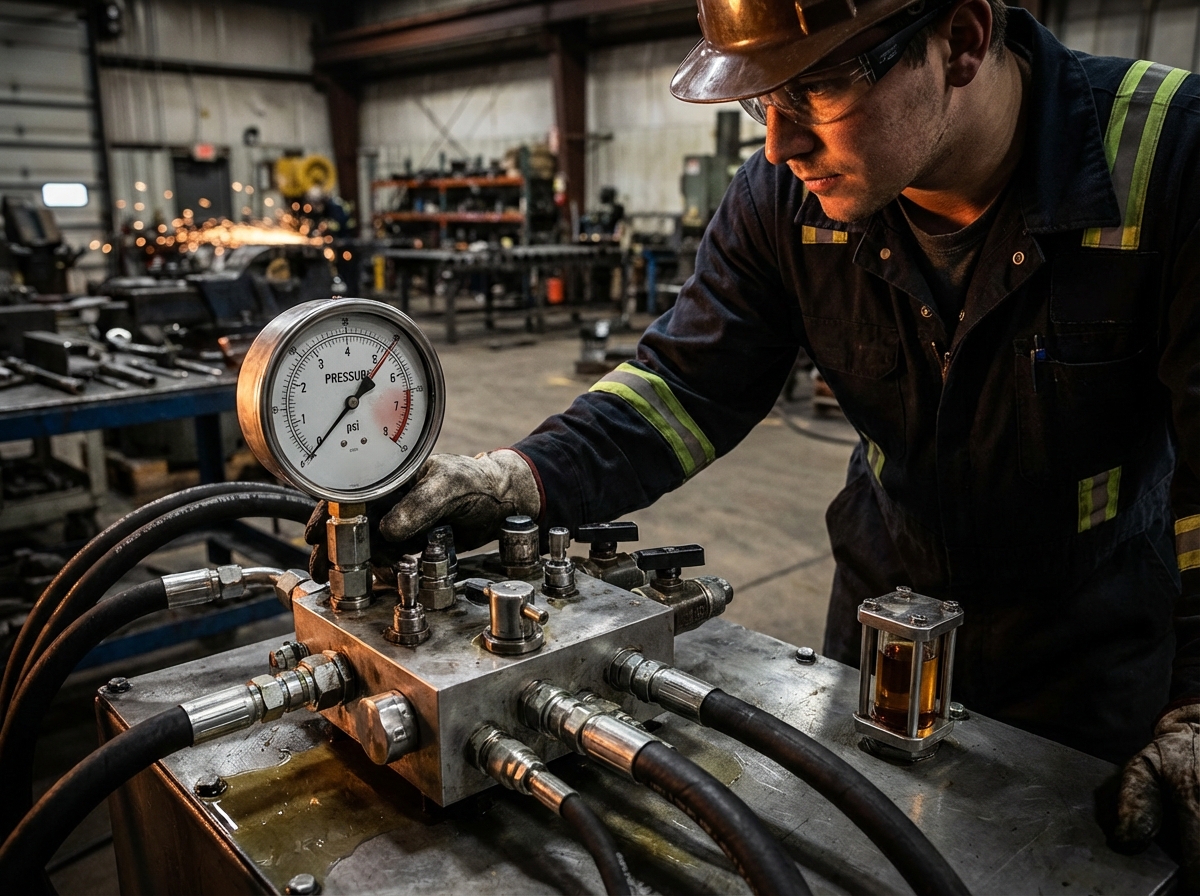

Для статических испытаний - нагрузил, выдержал, снял нагрузку - достаточно ручного управления через гидрораспределитель с ручным рычагом и манометр. Дёшево, надёжно, никакой электроники которая может сбоить. Но воспроизводимость зависит от оператора. Для сертификационных испытаний это обычно неприемлемо.
Электрогидравлическое управление

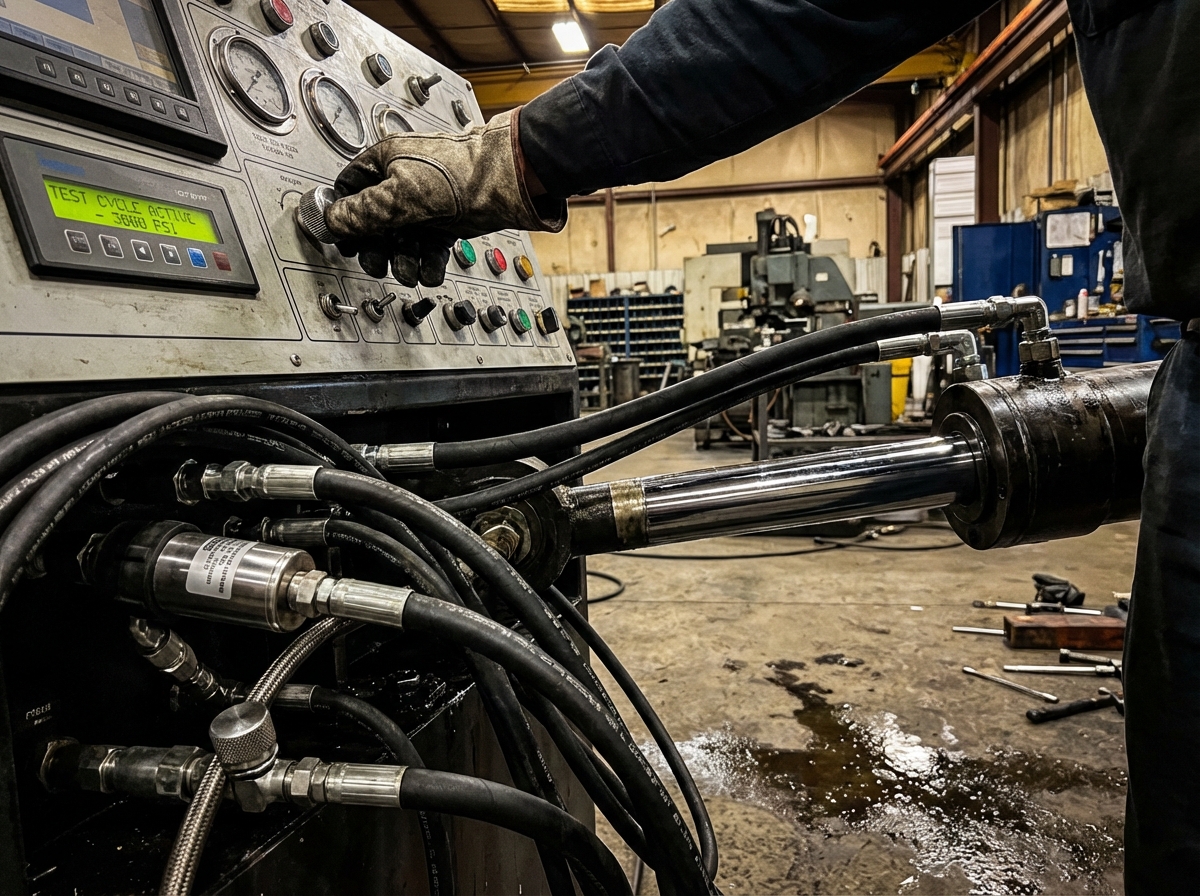

Пропорциональный клапан давления или расхода плюс ПЛК - это стандарт для нормального стенда. ПЛК задаёт программу цикла, пропорциональный клапан отрабатывает задание, датчики давления и перемещения дают обратную связь. Можно программировать любые профили нагружения, логировать данные, воспроизводить цикл с точностью до долей процента.
Пропорциональные клапаны требуют чистого масла. Это не рекомендация - это условие работы. Загрязнение масла убивает их быстро и дорого. Поэтому система фильтрации для стенда с пропорциональной гидравликой - отдельная статья расходов, которую нельзя срезать.
Сервогидравлика
Сервоклапаны - это уже другой уровень. Быстродействие в десятки раз выше пропорциональных, точность выше. Нужны для динамических испытаний: усталостные тесты с высокой частотой нагружения, имитация вибрационных нагрузок. Масло должно быть идеально чистым - фильтрация 3-5 мкм минимум. Стоимость обслуживания соответствующая.
Большинству стендов сервогидравлика не нужна. Пропорциональная гидравлика закрывает 80% задач при значительно меньших затратах.
Гидроцилиндры для стендов: что учесть
Стендовый цилиндр работает иначе, чем производственный. Он совершает тысячи, иногда миллионы циклов. Уплотнения должны быть рассчитаны на ресурс, а не просто на давление. Хром на штоке - качество покрытия напрямую влияет на ресурс уплотнений.
Для испытательных стендов часто нужны цилиндры с датчиком положения - встроенным или внешним. Без обратной связи по положению нормальное управление нагружением невозможно. Гидроцилиндры под стендовые задачи - это отдельный разговор про исполнение, монтажные размеры и совместимость с системой управления.
Ещё один момент, который часто игнорируют: жёсткость гидравлической системы. Длинные шланги между маслостанцией и цилиндром создают дополнительную "мягкость" - масло в шланге сжимается, и система реагирует на команды с задержкой. Для динамических стендов трубопроводы должны быть жёсткими и короткими.
Фильтрация: не экономь здесь
На обычной маслостанции фильтр тонкостью 25 мкм - нормально. Для стенда с пропорциональными клапанами нужно 10 мкм, с сервоклапанами - 3-5 мкм. Это не маркетинг производителей клапанов, это физика зазоров.
Фильтр тонкой очистки с индикатором засорения - обязателен. Байпасный клапан на фильтре - нужен для защиты насоса, но его срабатывание должно сигнализировать оператору. Видел стенды, где байпас открывался регулярно, а оператор не знал - думал, всё нормально. Клапаны при этом деградировали месяцами.
Заправка масла через фильтр-заправочный агрегат - тоже не лишнее. Новое масло из бочки содержит загрязнения, которые сразу убивают чистоту системы.
Несколько слов про безопасность
Испытательный стенд - это место, где что-то может сломаться намеренно. Испытуемое изделие иногда разрушается. Гидравлика при этом должна не добавить проблем.
Предохранительный клапан с правильно выставленным давлением срабатывания - это не опция. Давление срабатывания должно быть выше рабочего, но ниже предела прочности испытуемого изделия и самой гидравлики. Звучит очевидно, но на практике встречаю стенды, где предохранительный клапан выставлен "с запасом" на максимум насоса - и это неправильно.
Аварийный сброс давления - кнопка или педаль, доступная оператору. При разрушении изделия нужно быстро убрать давление из системы. Автоматический аварийный стоп по сигналу от датчиков - ещё лучше.
Экраны и защитные кожухи вокруг испытуемого изделия - это уже не гидравлика, но упомяну: при разрушении под давлением куски летят быстро.
Как подбирать параметры стенда
Начни с требований к испытанию: какое максимальное давление нужно создать, какой расход нужен для нужной скорости нагружения, какой цикл - статика или динамика, какая частота. Из этого считается насос, бак, теплообменник.
Для расчёта параметров гидростанции удобно использовать калькулятор маслостанции - быстро прикинуть мощность привода и объём бака под конкретную задачу. Если в системе есть цилиндры, калькулятор гидроцилиндра поможет с усилием и скоростью.
Не закладывай минимальный запас по мощности. Стенд - это не серийное оборудование, где режим работы известен заранее. Задачи меняются, испытуемые изделия меняются. Запас 30-40% по давлению и расходу - разумный подход.
