Сельхозтехника - это отдельный мир для гидравлика. Нагрузки циклические, условия полевые, обслуживание нередко делают люди далёкие от техники. Разберём, как правильно считать нагрузки, выбирать компоненты и что делать, чтобы гидросистема пережила не один сезон.
Чем сельхозгидравлика отличается от промышленной
Главное отличие - режим работы. На заводе гидросистема работает в помещении, при стабильной температуре, с обученным персоналом рядом. В поле - пыль, температура масла скачет от -5°C утром до +70°C в баке к обеду, оператор трактора понятия не имеет, что такое кавитация.
Второе - ударные нагрузки. Плуг наехал на камень. Опрыскиватель сложил крыло на бугре. Культиватор зацепил корень. Каждый такой удар - гидроудар в системе. Если предохранительный клапан настроен неправильно или вовсе отсутствует на нужной ветке - прощай шланг, а то и гидроцилиндр.
Третье - загрязнение. Полевая пыль мелкая, она забивается везде. Видел системы, где фильтр не меняли два сезона. Насос после этого выглядит печально. Для сельхозтехники фильтрация - не опция, это базовая необходимость.
Расчёт нагрузок: с чего начинать
Плуг и почвообрабатывающая техника

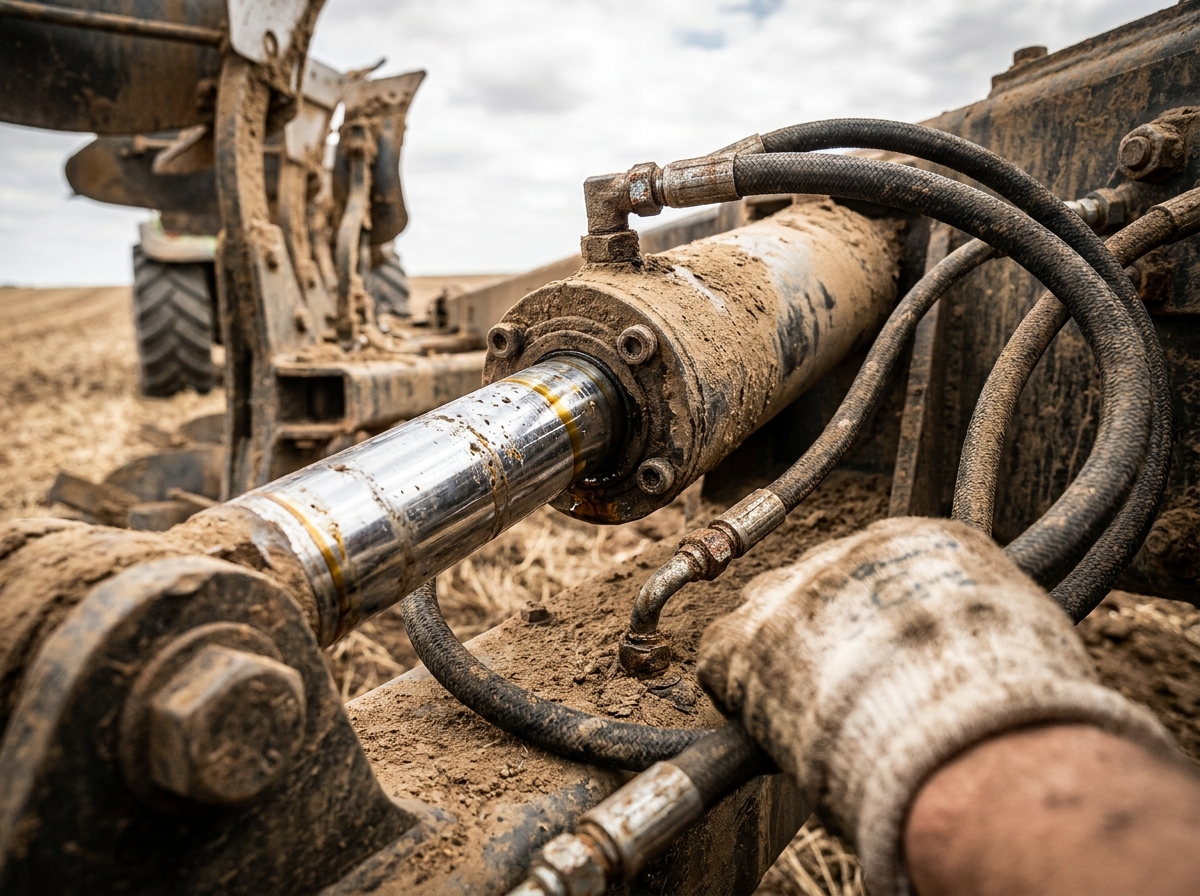

Когда считаешь гидравлику для плуга, первое - это усилие заглубления и подъёма. Для оборотного плуга это не просто подъём навески, это ещё и поворот корпусов. Нагрузка на гидроцилиндр поворота может быть очень высокой - особенно если почва тяжёлая и плуг заглублён на максимум.
Берём конкретный пример - многосекционный посевной комплекс типа Kverneland Optima TF Maxi на 16 секций с захватом 12 метров. Гидравлическая схема там серьёзная: складывание крыльев, маркеры, привод высевающих секций, регулировка давления прикатывающих катков. Это минимум 6-8 независимых гидравлических контуров. Суммарный расход масла при одновременной работе нескольких контуров легко уходит за 60-80 л/мин. Если трактор не тянет по расходу - начинается просадка давления, секции складываются медленно, маркеры не добивают. Оператор жмёт на рычаг сильнее, ищет проблему не там.
Для расчёта усилия на штоке гидроцилиндра используй формулу: F = P × S, где P - давление в системе, S - площадь поршня. Стандартное рабочее давление в тракторной гидравлике - 18-20 МПа. Но под ударной нагрузкой давление в контуре может кратковременно вырасти в 1.5-2 раза. Предохранительный клапан должен это учитывать.
Если нужно подобрать гидроцилиндр под конкретную навеску - считай с запасом минимум 25% по усилию. Сельхозтехника не прощает впритык.
Опрыскиватели: другая специфика
Гидравлика для опрыскивателя - это прежде всего складывание штанги. На штангах 24-28 метров это многозвенная конструкция, и каждое звено складывается своим цилиндром. Нагрузки там относительно небольшие по усилию, но критична синхронность. Если одна секция пошла быстрее другой - штанга перекашивается, шарниры работают на излом.
Синхронизацию делают через делители потока или через электрогидравлику с датчиками положения. Второй вариант точнее, но дороже и требует квалификации при обслуживании. На практике для большинства хозяйств делитель потока с ручной подстройкой - рабочее решение.
Привод вентилятора опрыскивателя - отдельная история. Гидромоторный привод даёт плавную регулировку оборотов, что важно для качества распыла. Но это дополнительная нагрузка на гидросистему трактора. Считай суммарный расход.
Автономные маслостанции: когда трактора нет рядом

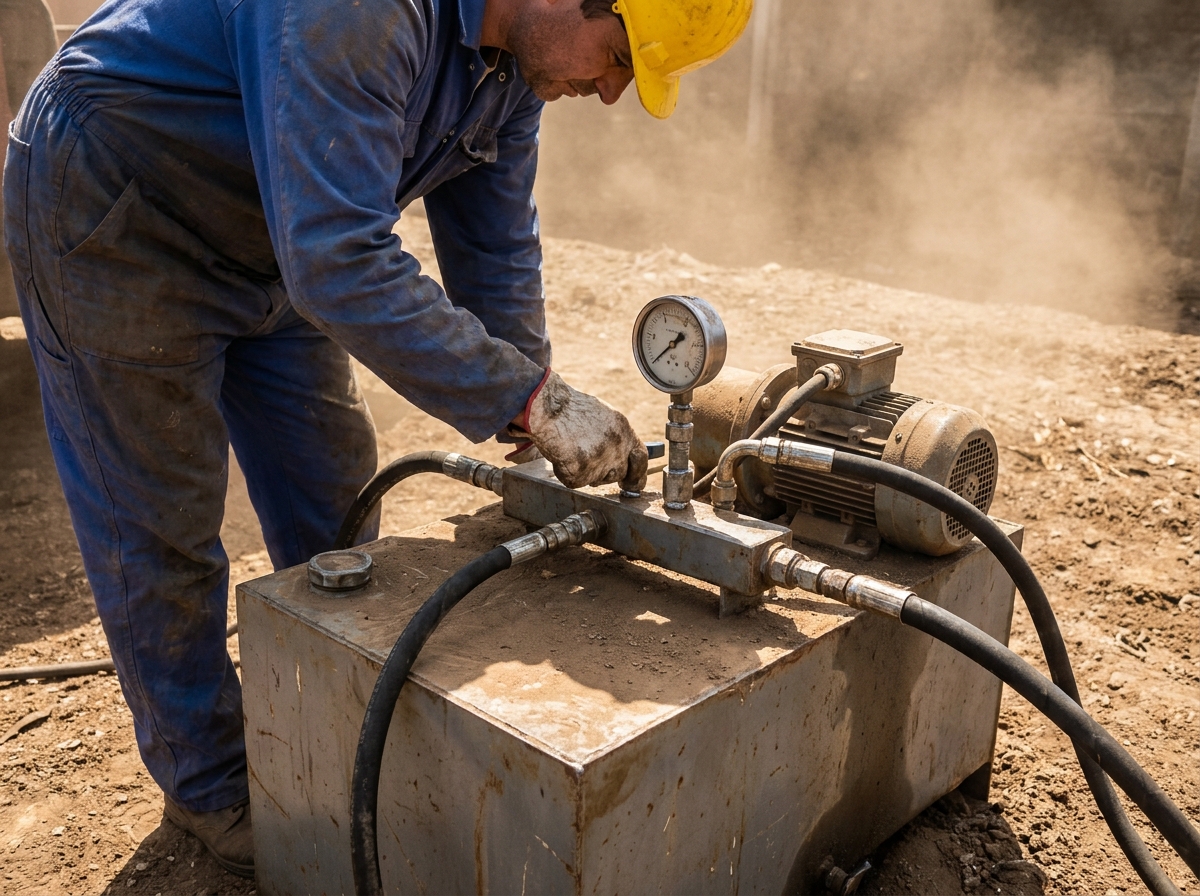

Бывают задачи, где трактор не нужен или недоступен. Стационарный пресс для тюков, привод зернопогрузчика в амбаре, гидравлика на зерносушилке. Тут нужна автономная маслостанция с электродвигателем.
Для полевых условий без электричества - дизельная маслостанция. Видел такие решения на мелиоративных работах и при монтаже оросительных систем. Автономность полная, можно работать в поле неделями.
При выборе маслостанции для сельхозприменения смотри на объём бака. Маленький бак - масло быстро перегревается. В полевых условиях охлаждение хуже, чем в цеху, а нагрузки циклические. Бак должен обеспечивать достаточное время для охлаждения масла между циклами. Если задача непрерывная - нужен маслоохладитель.
Для задач с небольшим расходом и компактными требованиями - смотри мини гидростанции. Удобно для навесного оборудования на малой технике или для сервисных задач в поле.
Выбор насоса для сельхозтехники
Шестерённый насос - рабочая лошадка сельхозгидравлики. Простой, ремонтопригодный, терпит загрязнённое масло лучше аксиально-поршневого. Для большинства задач навесного оборудования - оптимально. Шестерённые насосы стоят дешевле, их можно починить в районном центре, запчасти есть везде.
Аксиально-поршневой насос нужен там, где важна переменная производительность или высокое давление. Но в сельхозтехнике его ставят реже - он требует чистого масла и квалифицированного обслуживания. Если фильтр не меняли - поршневой насос умрёт первым.
Для расчёта насоса используй калькулятор маслостанции - поможет не ошибиться с производительностью и мощностью привода.
Масло и фильтрация: полевая реальность
Самая частая причина отказов сельхозгидравлики - загрязнённое масло. Не износ, не перегрузка, именно грязь. Пыль, вода, продукты износа - всё это накапливается быстро.

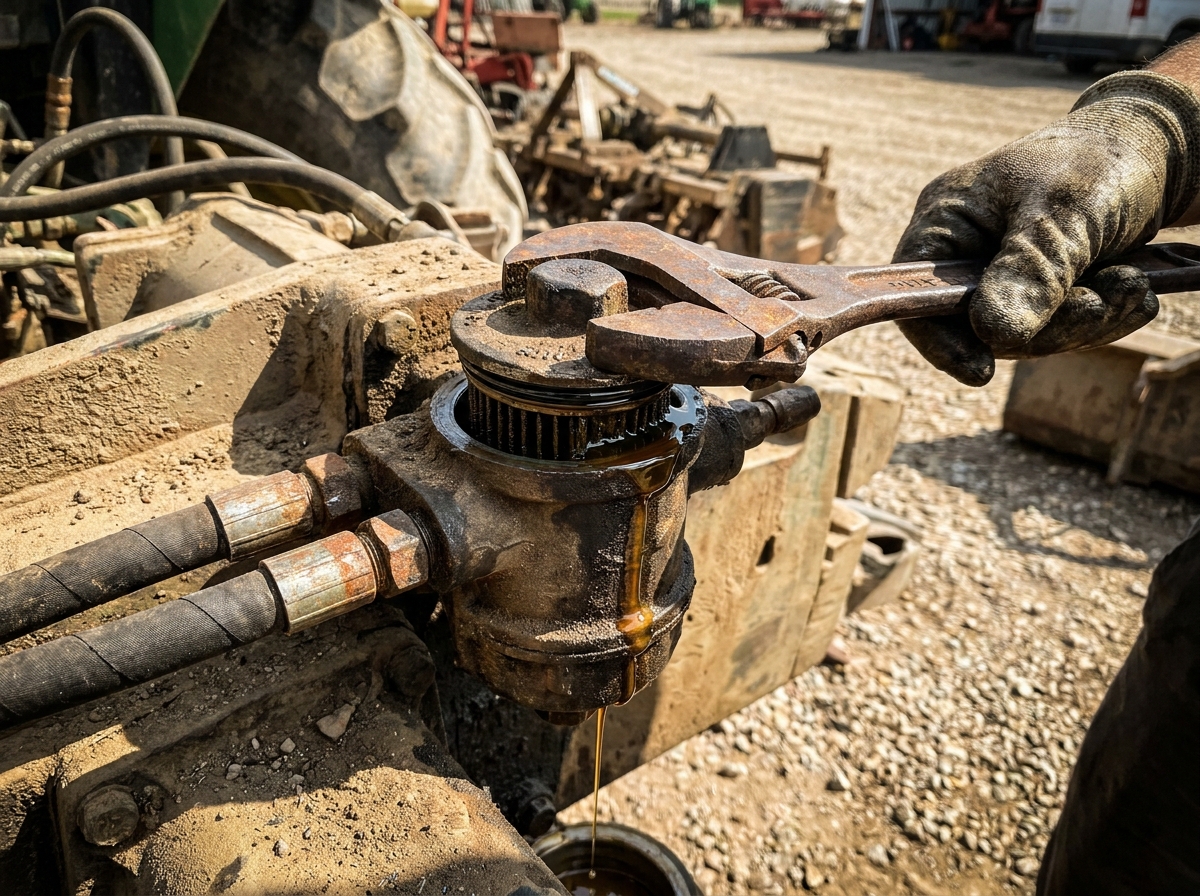

Фильтр на всасе насоса - обязателен. Фильтр на сливе - желателен. Фильтр высокого давления - если в системе есть сервоклапаны или пропорциональная гидравлика. Для сельхозтехники с обычной золотниковой гидравликой достаточно фильтрации 25 мкм на всасе и 10 мкм на сливе.
Масло меняй по регламенту, не по внешнему виду. Масло может выглядеть нормально, но уже иметь высокую кислотность и потерявшие свойства присадки. На практике в хозяйствах масло меняют раз в сезон - это минимум. При интенсивной работе и высоких температурах - чаще.
Вода в масле - отдельная беда. Конденсат в баке, попадание воды через уплотнения - масло мутнеет, эмульгирует, теряет смазывающие свойства. Если масло побелело - меняй немедленно, не жди конца смены. Для систем фильтрации и перекачки масла при замене - смотри специализированное оборудование.
Уплотнения и шланги: что убивает полевая эксплуатация
Шланги в сельхозтехнике работают в жёстких условиях. Ультрафиолет, перегибы, контакт с удобрениями и химией. Стандартный ресурс шланга - 5-7 лет при нормальной эксплуатации. В поле реально 3-4 года, если шланг постоянно перегибается или трётся о раму.
Проверяй шланги в начале каждого сезона. Трещины на оплётке, вздутия, следы трения - меняй не раздумывая. Порванный шланг в поле в разгар посевной или уборки - это потери, которые дороже нового шланга в десятки раз.
Уплотнения цилиндров при работе с химией - отдельная тема. Если цилиндр стоит на опрыскивателе, уплотнения контактируют с парами пестицидов. Стандартная резина деградирует быстрее. Лучше ставить уплотнения из фторкаучука - дороже, но держат химию нормально.
Типичные ошибки при проектировании
Первая ошибка - занижение расхода. Считают по одному контуру, забывают про одновременную работу нескольких. Результат - просадка давления, медленная работа, перегрев.
Вторая - отсутствие обратных клапанов на опускание. Если цилиндр держит навеску и в системе нет замка - при падении давления навеска опускается сама. На плуге это неприятно, на фронтальном погрузчике с грузом - опасно.
Третья - неправильная настройка предохранительных клапанов. Видел системы, где клапан настроен выше максимального давления насоса. Смысл в нём тогда нулевой. А бывает наоборот - настроен слишком низко, система не развивает нужное усилие, оператор думает что насос слабый.
Четвёртая - игнорирование температурного режима. Летом в жару масло в маленьком баке греется до 80-90°C. При такой температуре вязкость падает, плёнка масла на трущихся парах истончается, износ резко растёт. Нужен либо больший бак, либо маслоохладитель.
Если проектируешь гидравлику для навесного агрегата с нуля - посчитай цилиндры через калькулятор гидроцилиндра. Сэкономишь время и избежишь ошибок с геометрией.
Сельхозгидравлика - это не сложнее промышленной. Просто требует другого подхода: больший запас по нагрузкам, серьёзное внимание к фильтрации и выбор компонентов с расчётом на то, что обслуживать будут не всегда вовремя. Заложишь это в проект - система проработает много сезонов без сюрпризов.
