Насос заговорил - значит, что-то идёт не так. Шум в гидравлике редко появляется просто так, и если его игнорировать, через месяц-другой будешь менять не только насос, но и всё, что стоит после него. Разберём, откуда берётся этот звук и как понять, что именно ломается.
Сначала - о характере шума
Не весь шум одинаковый. Это первое, что нужно понять при диагностике.
Свист - один сигнал. Стук - другой. Вой на определённых оборотах - третий. Прежде чем лезть внутрь, послушай: когда появляется звук, меняется ли он с нагрузкой, с температурой масла, с оборотами двигателя. Это уже половина диагноза.
У нас в практике был случай: насос на маслостанции гудел только при холодном пуске и замолкал через 10-15 минут. Все думали - подшипник. Оказалось - загустевшее масло и частичная кавитация на всасе. Поменяли масло на менее вязкое для зимней эксплуатации - проблема ушла.
Причина 1. Кавитация - самая частая и самая разрушительная
Кавитация - это когда давление на входе в насос падает ниже давления насыщенных паров масла. Масло вскипает прямо внутри насоса, образуются пузырьки, потом они схлопываются с ударной волной. Звук характерный - треск, похожий на гравий в барабане стиральной машины.
Причин у кавитации несколько. Засорённый всасывающий фильтр - самая банальная. Слишком длинная или узкая всасывающая магистраль. Высота подъёма масла больше допустимой. Масло слишком вязкое для текущей температуры.

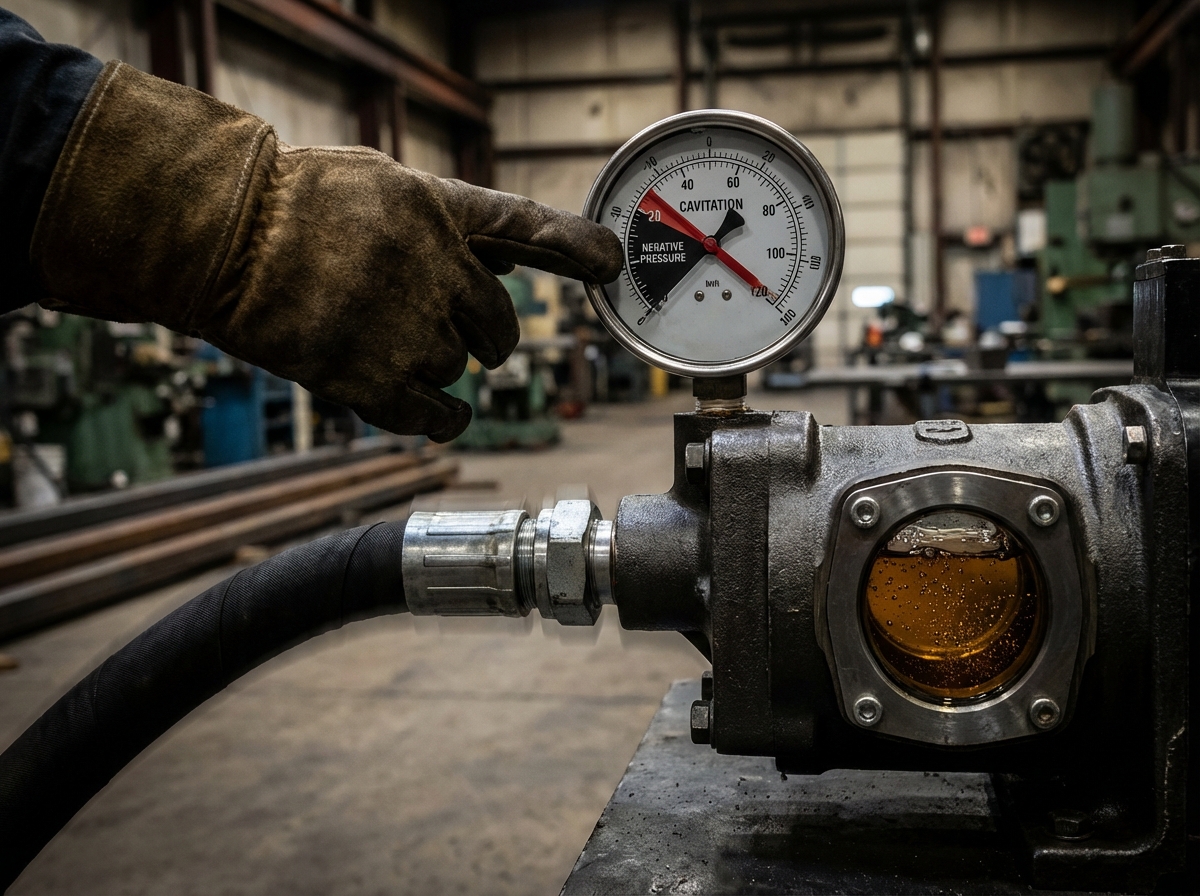

Диагностика простая: поставь вакуумметр на всасывающую линию. Если разрежение больше допустимого для конкретного насоса - кавитация подтверждена. Дальше ищи, где теряется давление на всасе.
Кавитация убивает насос быстро. Видел шестерённые насосы с выщербленными зубьями после пары месяцев работы в кавитационном режиме. Шестерённые насосы к этому особенно чувствительны - там зазоры маленькие, и абразив от разрушения поверхностей сразу идёт дальше по системе.
Причина 2. Воздух в системе
Воздух в гидравлике - это отдельная история. Симптом похож на кавитацию, но звук чуть другой - более мягкий, булькающий, иногда с пеной в баке.
Откуда берётся воздух? Подсос через уплотнения всасывающей магистрали. Низкий уровень масла в баке - насос начинает захватывать воздух. Неправильно расположенный сливной патрубок - масло возвращается в бак с пузырями, которые не успевают выйти.
Проверить просто: посмотри на масло в баке при работающей системе. Если пенится или мутное - воздух есть. Проверь уровень, осмотри все соединения на всасе на предмет подсоса.
Кстати, при заполнении новой системы воздух надо стравливать правильно. Это не всегда делают - запускают систему сразу под нагрузкой, насос молотит воздух, и потом удивляются, почему он так быстро износился.
Причина 3. Износ внутренних элементов насоса
Насос не вечный. Зазоры растут, объёмный КПД падает, появляются металлические включения в масле и характерный шум - монотонный гул или стук, который не зависит от нагрузки.
У шестерённого насоса изнашиваются зубья и боковые пластины. У аксиально-поршневого - поршни, башмаки, распределительный диск. У лопастного - лопатки и статорное кольцо.
Диагностика: возьми пробу масла и отправь на анализ. Повышенное содержание железа, меди или алюминия скажет, что именно изнашивается. Это занимает время, но даёт точный ответ. Плюс замерь объёмный КПД - если насос не выдаёт расчётный поток при номинальном давлении, внутренние утечки выросли.
Причина 4. Проблемы с муфтой и соосностью
Этот источник шума часто упускают. Насос и двигатель соединены муфтой, и если соосность нарушена - появляется вибрация, которая передаётся на корпус насоса и воспринимается как шум самого насоса.
Признаки: шум меняется с оборотами двигателя, но не меняется с давлением в системе. Муфта греется. На корпусе насоса или двигателя видны следы вибрации - ослабшие болты крепления, потёртости.
Проверка соосности - обязательная процедура при монтаже и после любого демонтажа агрегата. Видел установки, где насос меняли трижды за год, пока не догадались проверить центровку. После центровки насос проработал без вопросов.
Ещё момент - состояние самой муфты. Резиновые элементы стареют, трескаются, теряют упругость. Это тоже источник ударных нагрузок и шума.
Причина 5. Загрязнённое или неподходящее масло
Масло в гидравлике - рабочее тело и смазка одновременно. Если оно загрязнено или не соответствует требованиям - насос это почувствует.
Частицы загрязнений царапают рабочие поверхности, создают дополнительное трение и шум. Масло с неподходящей вязкостью - слишком жидкое или слишком густое - нарушает режим смазки в зазорах насоса.

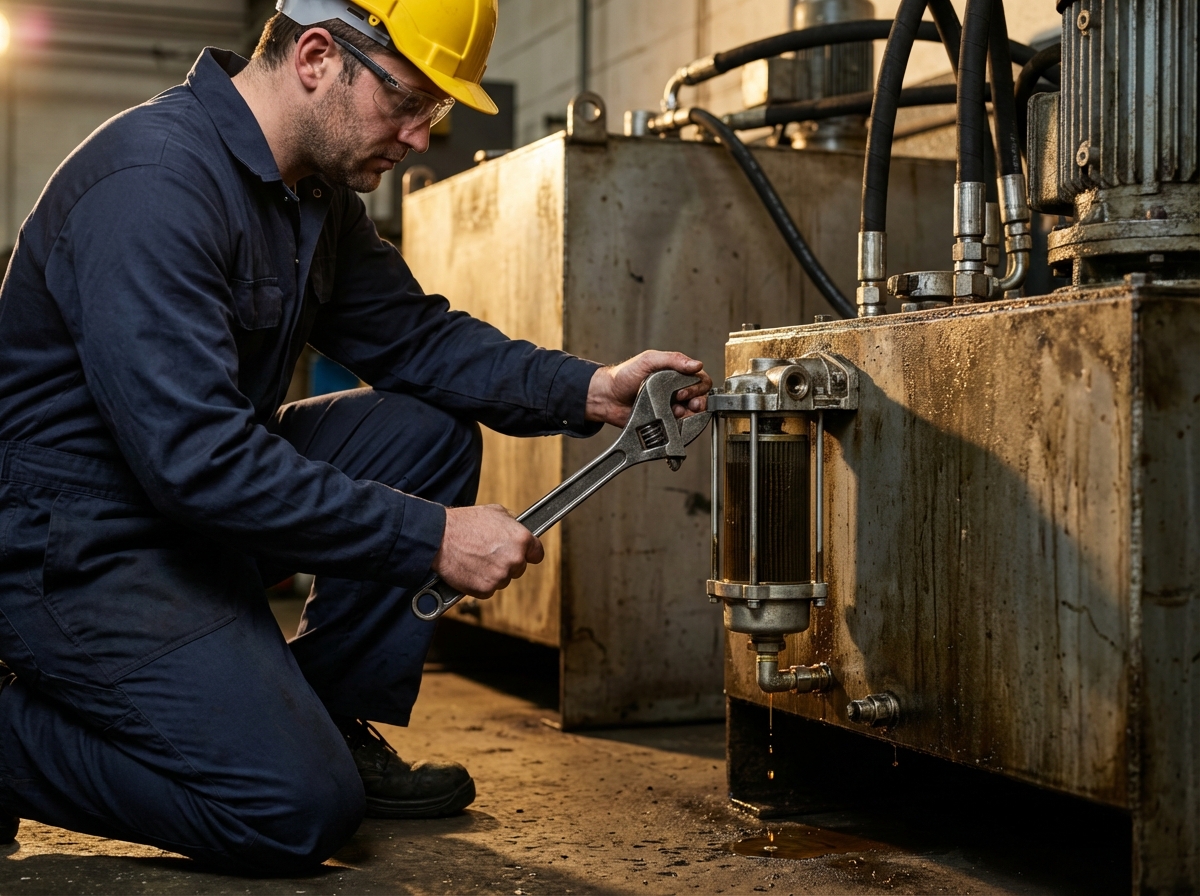

Регулярная фильтрация масла - не опция, а необходимость. Системы фильтрации продлевают ресурс всей гидравлики в разы. Тонкость фильтрации подбирается под конкретный тип насоса - это важно.
Если масло давно не менялось и выглядит тёмным или мутным - это уже не масло, это абразивная суспензия. Менять немедленно, с промывкой системы.
Причина 6. Механические повреждения и посторонние предметы
Бывает и такое. В систему попадает посторонний предмет - кусок уплотнения, металлическая стружка после ремонта, фрагмент фильтра. Насос его захватывает - и начинается характерный нерегулярный стук или скрежет.
Это самая опасная ситуация. Насос надо останавливать немедленно. Иначе твёрдая частица пройдёт через насос, разнесёт его изнутри, и фрагменты пойдут дальше - в гидрораспределители, в гидроцилиндры, в клапаны.
После любого ремонта гидросистемы - промывка обязательна. Это правило, которое нарушают постоянно и потом удивляются результату.
Как диагностировать системно: алгоритм
Хаотичный поиск неисправности - потеря времени. Вот рабочий порядок:
- Определи характер звука: треск, гул, стук, свист - и при каких условиях появляется
- Проверь уровень и состояние масла визуально - это занимает минуту
- Осмотри всасывающую магистраль: фильтр, соединения, высота подъёма
- Замерь давление на всасе и на выходе насоса - отклонение от нормы сразу укажет направление
- Проверь соосность агрегата и состояние муфты
Если после этого причина не ясна - берёшь пробу масла на анализ и замеряешь объёмный КПД насоса. Дальше уже предметный разговор с данными на руках.
Что делать с насосом маслостанции конкретно
Насос в маслостанции работает в связке с баком, фильтрами, предохранительным клапаном и всей обвязкой. Шум может рождаться не в насосе, а рядом с ним - и передаваться через раму или трубопроводы.
Трубопроводы без виброизоляции - отличные резонаторы. Жёсткое крепление труб к раме маслостанции усиливает любой шум в несколько раз. Проверь крепления, поставь вибровставки на всасе и нагнетании - иногда этого достаточно, чтобы убрать 70% шума.
Предохранительный клапан, настроенный слишком близко к рабочему давлению, постоянно приоткрывается и создаёт характерный свист. Это не проблема насоса, но звук идёт оттуда же. Проверь настройку клапана.
Если нужна маслостанция с электродвигателем или хочешь разобраться с параметрами под конкретную задачу - удобнее всего начать с калькулятора маслостанции. Там можно прикинуть нужный поток и давление, а дальше уже предметный разговор с инженером.
Для работы в полевых условиях, где нет электричества, шум насоса диагностируется сложнее - фоновый шум двигателя мешает. Дизельные маслостанции в этом плане требуют отдельного подхода к диагностике: сначала убеждаешься, что шум идёт именно от насоса, а не от самого дизеля.
Когда менять насос, а когда ремонтировать
Простой критерий: если объёмный КПД упал ниже 85-87% от паспортного, ремонт чаще всего экономически нецелесообразен. Новый насос надёжнее отремонтированного с изношенными деталями.
Если насос относительно новый, а шум появился внезапно - скорее всего, внешняя причина. Кавитация, воздух, загрязнение. Устраняй причину, не меняй насос.
Хронический шум, который нарастает постепенно на протяжении месяцев - это износ. Здесь уже вопрос времени. Лучше заменить планово, чем ждать аварийной остановки в самый неподходящий момент.
