Вопрос "какой насос поставить" возникает на каждом проекте. И каждый раз одни и те же грабли - берут то, что привычнее или дешевле, а потом удивляются, почему система греется, шумит или не тянет нагрузку. Разберём три основных типа по-честному, без маркетинга.
Почему вообще важно разобраться в типах
Насос - это сердце гидросистемы. Всё остальное - распределители, цилиндры, трубопроводы - работает от того, что он качает. Подобрал не тот тип - получил проблему, которую потом не лечат заменой фильтра или регулировкой клапана.
Видел ситуацию на одном машиностроительном заводе: поставили шестерённый насос туда, где нужна была точная регулировка потока. Давление скакало, цилиндр двигался рывками. Полгода искали причину в гидрораспределителе. Причина была в неправильном выборе типа насоса с самого начала.
Три типа, которые покрывают 95% промышленных задач: шестерённые, аксиально-поршневые и пластинчатые. У каждого своя ниша. Попытка использовать один везде - типичная ошибка.
Шестерённый насос: грубая сила и надёжность

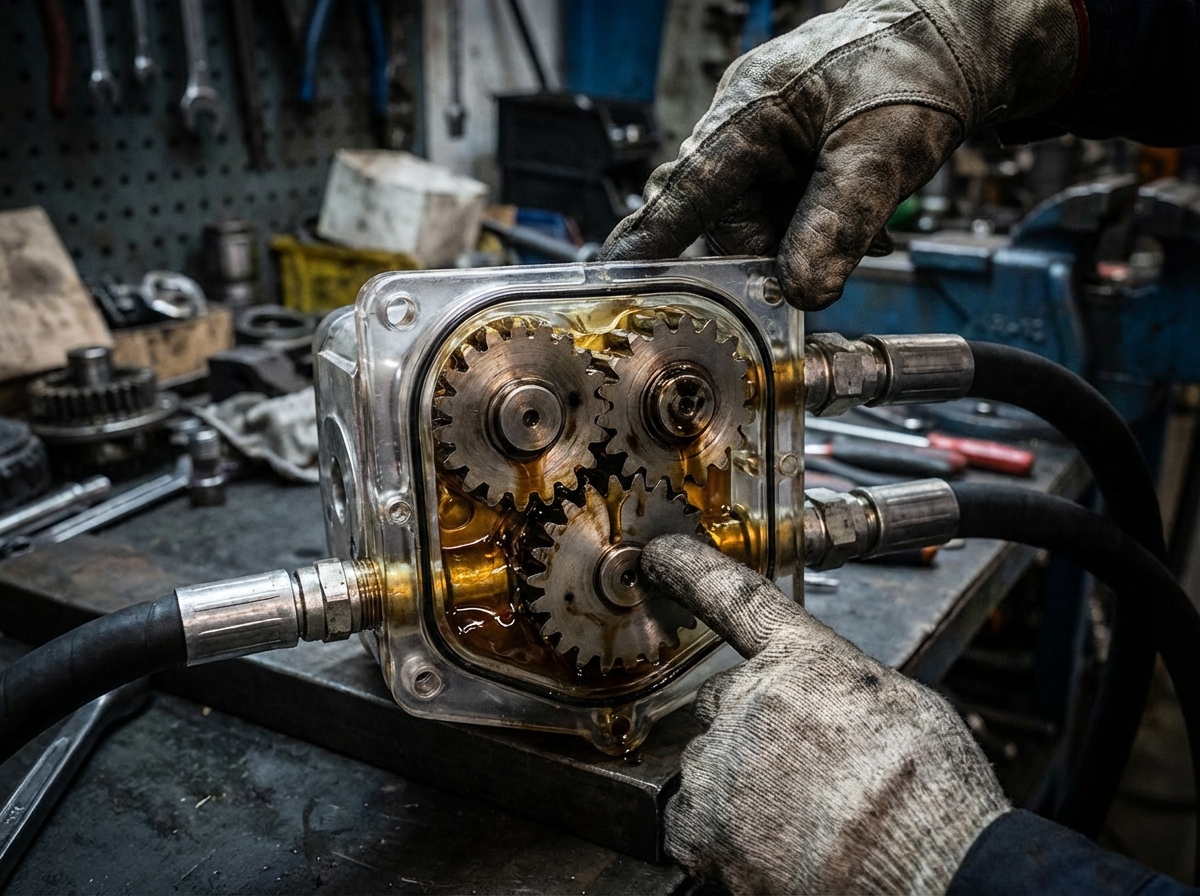

Принцип простой. Две шестерни вращаются навстречу друг другу, масло захватывается зубьями и переносится из полости всасывания в нагнетание. Никаких клапанов, никаких сложных механизмов внутри.
Это самый распространённый тип в промышленности - и не зря. Конструкция примитивная в хорошем смысле слова. Мало деталей, мало что может сломаться. Переносит загрязнённое масло лучше, чем конкуренты. Запустить после простоя - без проблем.
Из минусов: фиксированный рабочий объём. Насос всегда качает одинаковый поток при одних оборотах. Регулировать подачу можно только частотным преобразователем на двигателе или байпасным клапаном - оба варианта дают потери энергии. Пульсация потока выше, чем у других типов. На точных операциях это заметно.
Шум - отдельная тема. Шестерённые насосы работают громче. На производстве это терпимо, но если оборудование стоит рядом с рабочими местами - задумайтесь.
Где шестерённый насос - правильный выбор: простые гидросистемы с постоянной нагрузкой, мобильная техника, вспомогательные контуры. Цена ниже, обслуживание проще. Шестерённые насосы хорошо работают в маслостанциях для задач, где не нужна тонкая регулировка.
Аксиально-поршневой насос: точность и высокое давление
Здесь конструкция сложнее. Поршни расположены параллельно оси вращения, движутся по наклонной шайбе или блоку. Каждый поршень совершает возвратно-поступательное движение - всасывает и нагнетает масло через клапаны или распределительный диск.
Главное преимущество - возможность регулировки рабочего объёма. Меняешь угол наклонной шайбы - меняется подача при тех же оборотах. Это называется насос с переменным рабочим объёмом. Система сама подстраивается под нагрузку, не гоняет лишнее масло через предохранительный клапан, не греет его впустую.
КПД у аксиально-поршневых насосов выше, чем у шестерённых. На больших установках с переменной нагрузкой это выливается в реальную экономию электроэнергии за год.
Давление - тоже в пользу поршневых. Они держат высокое давление без деградации характеристик. Там, где шестерённый насос начинает течь через зазоры и терять объёмный КПД, поршневой продолжает работать стабильно.
Но есть нюансы. Чувствительность к чистоте масла - принципиальная. Зазоры в поршневых парах маленькие, абразив их убивает быстро. Фильтрация должна быть серьёзной. Цена насоса выше. Ремонт сложнее - не каждый слесарь разберётся без опыта.

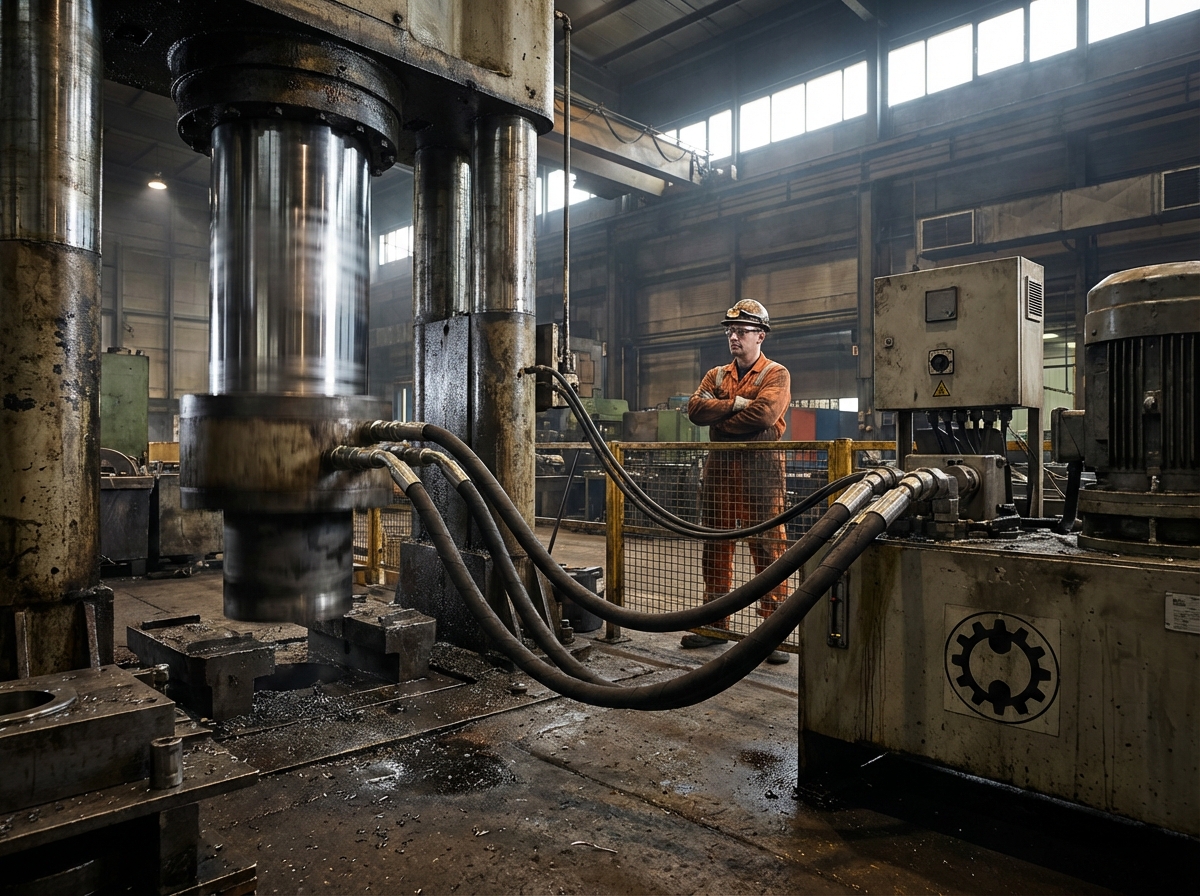

Где это оправдано: прессы, испытательные стенды, строительная техника с переменными нагрузками, любые системы где важен КПД и точность. Если проектируете маслостанцию с электродвигателем для серьёзного производства - аксиально-поршневой насос часто оказывается правильным решением, несмотря на цену.
Пластинчатый насос: тихая работа и ровный поток
Ротор с пазами вращается внутри статора. В пазах - пластины, которые прижимаются к стенке статора центробежной силой или пружинами. Масло захватывается между пластинами и переносится к выходу.
Пульсация потока - минимальная среди трёх типов. Работает тихо. Это не маркетинговые слова - разница слышна физически. На оборудовании, где шум критичен, или где нужен ровный поток без толчков, пластинчатый насос выигрывает.
Давление - среднее. Выше шестерённого, но до аксиально-поршневого не дотягивает. Для большинства промышленных задач этого достаточно.
Слабое место - чувствительность к загрязнениям и вязкости масла. Пластины изнашиваются. При работе на холодном масле, когда вязкость высокая, насос может не выйти нормально на режим. Зимой на уличном оборудовании это реальная проблема.
Ещё момент: пластинчатые насосы не любят кавитацию. Линия всасывания должна быть правильно спроектирована - без лишних сопротивлений, без подсоса воздуха.
Применение: металлорежущие станки, шлифовальное оборудование, гидравлика там, где вибрация и шум недопустимы. Хорошо работают в паре с гидроцилиндрами на точных операциях.
Сравниваем честно: что и когда брать
Давление. Шестерённые держат меньше, поршневые - больше. Если задача требует высокого давления - смотрите в сторону поршневых или специализированных решений. Для задач с экстремальным давлением есть отдельный класс оборудования - маслостанции высокого давления.
Регулировка. Нужна переменная подача - только поршневой с регулируемым объёмом или частотный привод на шестерённом. Пластинчатые тоже бывают регулируемые, но реже.
Чистота масла. Шестерённый прощает многое. Поршневой требует хорошей фильтрации. Пластинчатый - посередине, но пластины изнашиваются от абразива.
Шум. Пластинчатый тихий. Шестерённый громкий. Поршневой - зависит от конструкции, обычно между ними.
Цена. Шестерённый дешевле всего. Поршневой дороже. Пластинчатый - средняя позиция.
Обслуживание. Шестерённый проще всего - заменил, поставил, забыл. Поршневой требует квалификации при ремонте. Пластинчатый - периодическая замена пластин, если не следить за маслом.
Как не ошибиться при выборе
Первый вопрос - какое давление нужно системе. Не максимальное теоретическое, а рабочее. Многие закладывают запас с потолка, потом удивляются, что насос работает на частичной нагрузке и греется.
Второй - нужна ли регулировка потока. Если цикл работы постоянный - шестерённый справится. Если нагрузка меняется - считайте, что потеряете на байпасе, и сравнивайте с ценой поршневого.
Третий - условия эксплуатации. Мобильная техника, грязь, перепады температур - шестерённый. Стационарная установка с хорошей фильтрацией - можно рассматривать все три типа.
Четвёртый - ресурс и стоимость обслуживания за жизненный цикл. Дешёвый шестерённый насос, который меняют каждые два года, может обойтись дороже поршневого за пять лет.
Если не уверены - используйте калькулятор маслостанции. Он помогает прикинуть параметры системы до того, как принимать решение по типу насоса. Лучше потратить час на расчёт, чем полгода на устранение последствий неправильного выбора.
У нас в практике был случай: клиент настаивал на шестерённом насосе для пресса с переменной нагрузкой - "всегда так делали". Посчитали потери на байпасе за год - получилось больше, чем разница в цене между шестерённым и поршневым. Поставили поршневой. Через год сам позвонил и сказал спасибо.
Нет универсального ответа на вопрос "какой насос лучше". Есть правильный насос для конкретной задачи. Вот в этом и есть работа инженера - не брать что привычнее, а считать и выбирать под условия.
