Мобильная гидравлика - это отдельный мир. Здесь нельзя просто взять схему со стационарной установки и перенести её на экскаватор или манипулятор. Вибрации, грязь, перепады температур, автономное питание - всё это меняет подход к проектированию с первой страницы расчётов.
За 15 лет работы с гидросистемами я видел достаточно дорогостоящих ошибок, которые начинались именно здесь - на этапе проектирования мобильных машин. Разберём по порядку, что важно учесть.
Расчёт нагрузок: откуда берутся ошибки
Первая и самая частая проблема - считают статические нагрузки, забывая про динамические. На стационарном прессе это ещё терпимо. На мобильной технике - катастрофа.
Когда машина едет по бездорожью, нагрузки на гидроцилиндры стрелы или рукояти могут кратно превышать расчётные статические значения. Удар о препятствие, резкое торможение, наезд на кочку - всё это создаёт гидравлические удары в системе. Если при проектировании не заложить соответствующие коэффициенты динамичности и не предусмотреть гидроаккумуляторы или предохранительные клапаны с правильной настройкой, шланги и штуцеры начнут рваться через несколько сотен моточасов.
Второй момент - расчёт нагрузок мобильной гидравлики должен учитывать изменение рабочего угла. Гидроцилиндры на стреле экскаватора работают в диапазоне углов, и усилие, которое нужно развить при одном положении, может быть в два раза больше, чем при другом. Считайте в крайних положениях, не в средних.
Третье - тепловой расчёт. На мобильной технике бак маленький, охлаждение ограничено, цикл интенсивный. Масло греется быстро. Если не просчитать теплообмен заранее, получите деградацию масла и выход из строя уплотнений уже в первый сезон работы.
Автономные гидростанции: выбор привода
Это принципиальный вопрос для мобильной техники. Три варианта - электрический привод, дизельный, бензиновый. Каждый со своей областью применения.
Электрический привод хорош там, где есть стабильное питание - на машинах с бортовой сетью достаточной мощности или при работе вблизи электросети. Маслостанции с электродвигателем проще в обслуживании, тише работают, не дают выхлопных газов. Для закрытых помещений - предпочтительный вариант.
Дизельный привод - это автономия. Дизельные маслостанции ставят туда, где электричества нет и не будет: лесозаготовка, строительство на отдалённых объектах, аварийно-спасательная техника. Дизель экономичнее бензина на длинных циклах работы, ресурс двигателя выше.
Бензиновые маслостанции - это мобильность и компактность. Когда нужно быстро доставить оборудование в труднодоступное место, бензиновый агрегат выигрывает по весу и габаритам. Но на длинных сменах расход топлива даёт о себе знать.
Был у нас случай: на одном строительном объекте поставили бензиновую станцию для питания гидравлического инструмента. Работала посменно по 10-12 часов. Через месяц заказчик начал жаловаться на перерасход топлива и частые остановки для дозаправки. Пересчитали - при таком режиме дизель окупается за полгода. Поменяли привод, вопрос закрылся.
Выбор компонентов: что меняется в мобильном исполнении
Насосы. Для мобильной техники чаще всего применяют шестерённые насосы - они простые, дешёвые в обслуживании, терпят загрязнение масла лучше аксиально-поршневых. Шестерённые насосы хорошо работают на переменных оборотах, что актуально при приводе от ДВС. Аксиально-поршневые насосы с регулируемой подачей ставят туда, где нужна точность и высокое давление, но требования к чистоте масла у них серьёзнее.
Гидрораспределители. На мобильной технике предпочтительны моноблочные секционные распределители - они компактнее, меньше точек соединения, меньше потенциальных мест утечки. Управление - рычажное или пропорциональное электрогидравлическое, зависит от задачи.

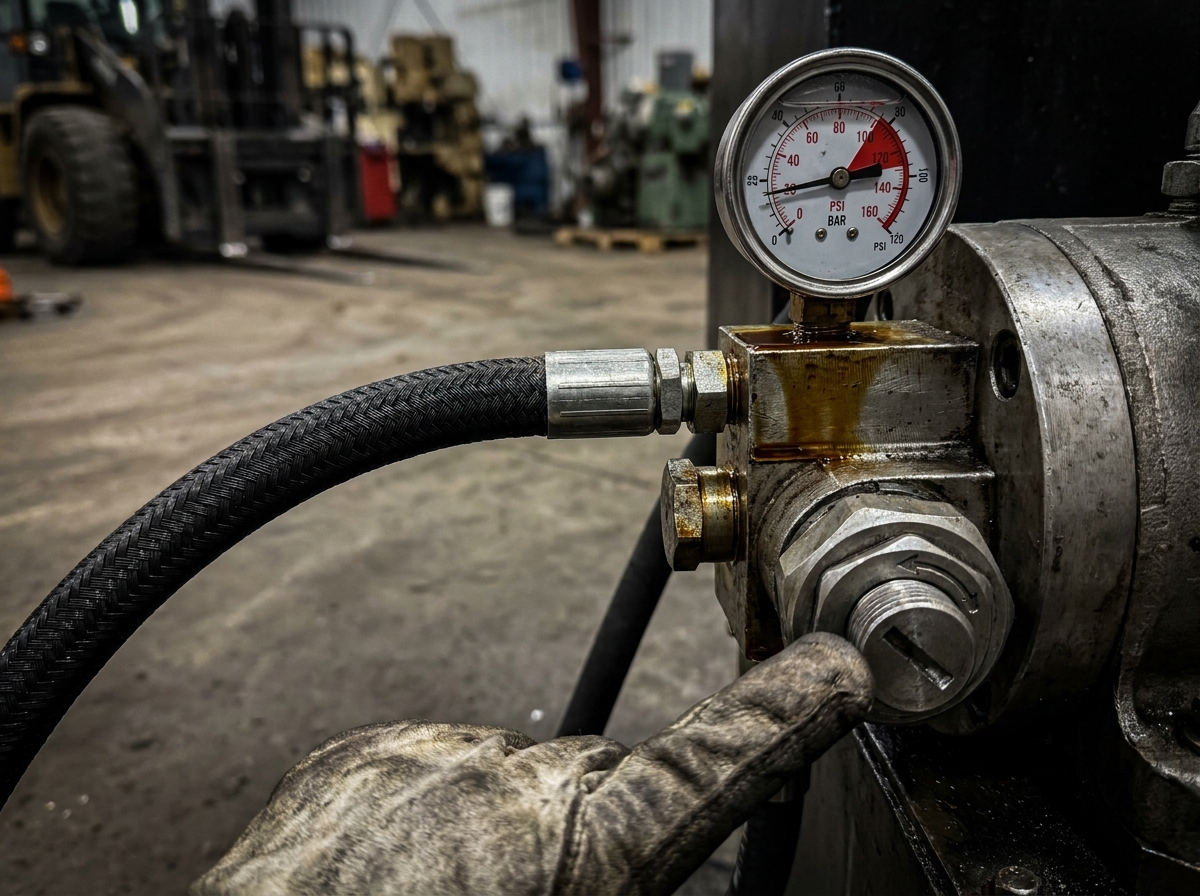

Рукава высокого давления. Вот здесь экономить нельзя. На мобильной технике рукав работает в постоянном движении, под вибрацией, при перепадах температур от -40 до +80 градусов. Рукав должен иметь соответствующий класс гибкости и защиту от истирания. Видел, как на одной машине поставили рукава без наружной оплётки - через сезон половина была протёрта о металлоконструкции до армирования.
Бак. На мобильной технике объём бака всегда компромисс между весом и теплоёмкостью. Бак должен иметь перегородки для осаждения загрязнений, воздухоотделение, нормальный заливной фильтр и сапун. Без сапуна при изменении уровня масла внутрь бака будет засасываться грязный воздух.
Защита гидравлики от внешних воздействий
Это отдельная большая тема. Мобильная техника работает в условиях, которые стационарное оборудование никогда не увидит.
Вибрация. Все резьбовые соединения должны иметь стопорение - контргайки, стопорные шайбы, или резьбовой фиксатор. Гидроагрегаты крепятся через виброизолирующие подушки. Трубопроводы фиксируются с шагом, который исключает резонансные колебания. Это не перестраховка - это базовые требования, которые часто игнорируют при сборке.
Загрязнение. Фильтрация в мобильной гидравлике критична. Пыль, вода, продукты износа - всё это попадает в систему интенсивнее, чем в цехе. Фильтр на всасывании, фильтр в напорной или сливной линии, магнитная пробка на баке - минимальный набор. Системы фильтрации нужно подбирать с учётом класса чистоты масла, который требует насос.
Температурный диапазон. Зимний запуск - отдельная боль. Загустевшее масло при запуске создаёт кавитацию на насосе, давление на всасывании падает, насос работает в режиме голодания. Решения: масло с широким диапазоном вязкости, байпас на фильтре всасывания с обратным клапаном, прогрев на холостом ходу перед нагрузкой. На технике, которая работает при морозах ниже -25, иногда ставят подогрев бака.

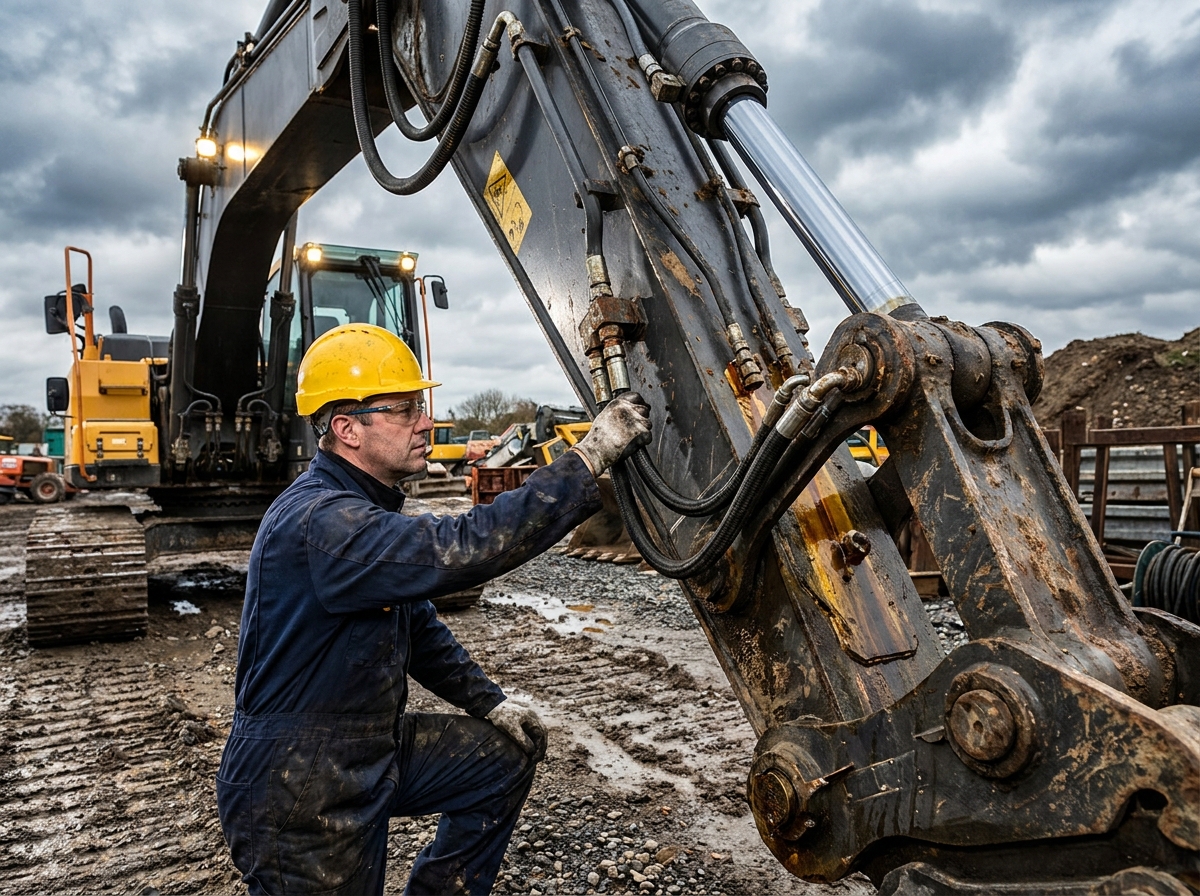

Механические повреждения. Гидроцилиндры на мобильных машинах работают в зоне постоянного риска - камни, ветки, удары ковша. Хромированные штоки нужно защищать грязесъёмниками с усиленной конструкцией. На некоторых применениях - защитные кожухи из листового металла. Царапина на штоке - это утечка и загрязнение масла через повреждённое уплотнение.
Мини-гидростанции для навесного оборудования
Отдельный класс задач - питание гидравлического навесного инструмента: гидромолотов, буров, захватов, ножниц. Здесь часто нужна компактная автономная станция, которая устанавливается на технику или рядом с ней.
Мини гидростанции в таких применениях должны иметь производительность, достаточную для питания инструмента в рабочем цикле, и давление, соответствующее требованиям инструмента. Типичная ошибка - подбирают станцию по пиковому давлению инструмента, но не считают расход. В итоге насос работает с постоянным перегревом, потому что подачи не хватает и предохранительный клапан сбрасывает большую часть потока в бак.
Если не уверены в расчётах - есть смысл воспользоваться калькулятором маслостанции, чтобы проверить себя по основным параметрам.
Несколько слов про документацию и обслуживание
Проектирование заканчивается не схемой. Мобильная техника работает далеко от сервисных центров, её обслуживают люди с разным уровнем квалификации. Это значит, что схема гидросистемы должна быть понятной, регламент обслуживания - конкретным, а места замены фильтров и слива масла - доступными без разборки половины машины.
Видел технику, где сливная пробка бака была закрыта рамой. Чтобы слить масло, нужно было снимать обшивку. Результат предсказуемый - масло не меняли годами, насос умер раньше срока.
Хорошее проектирование - это когда через три года эксплуатации механик говорит, что с гидравликой проблем не было. Это достижимо, если считать правильно с самого начала.
