Распределитель в гидросистеме - это то, что решает куда идёт масло. Выбрал не тот - и цилиндр не держит позицию, мотор реверсирует когда не надо, или давление сбрасывается в бак в самый неподходящий момент. Разберём по-человечески: что бывает, как выбирать, на что смотреть в первую очередь.
Что такое гидрораспределитель и зачем он нужен
Распределитель - это клапан с несколькими позициями. Он переключает потоки масла между магистралями: насос, бак, рабочие линии A и B. Всё. Никакой магии.
Обозначение на схеме читается просто. Первая цифра - количество линий (портов). Вторая - количество позиций золотника. Распределитель 4/3 - четыре порта, три позиции. Распределитель 5/2 - пять портов, две позиции. Это базовая грамота, без которой дальше говорить не о чем.

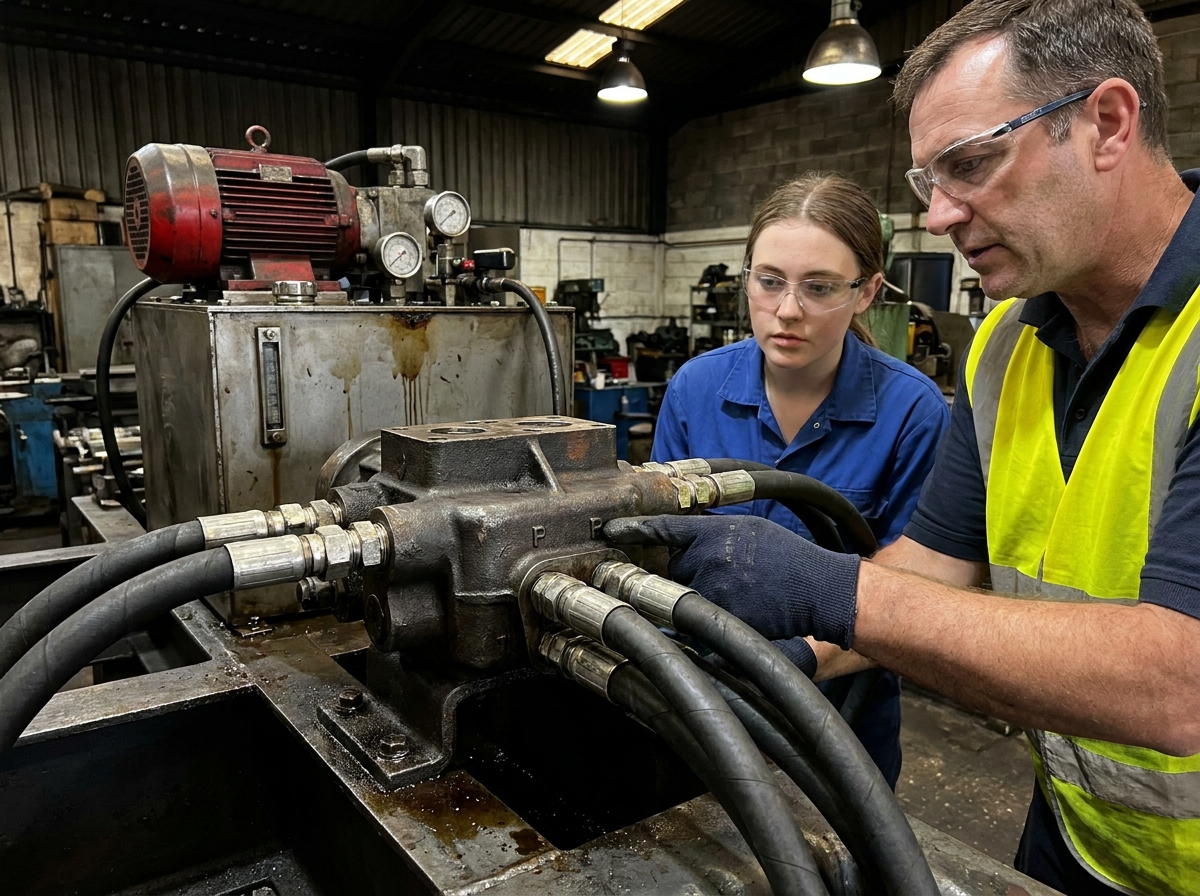

Порты стандартные: P - давление от насоса, T - слив в бак, A и B - рабочие линии к исполнительному механизму. В пятилинейных добавляется второй слив - T2. Это актуально когда нужно разделить сливные магистрали, например в пневмогидравлических системах или при управлении двумя независимыми контурами слива.
Типы гидрораспределителей: золотниковые и клапанные

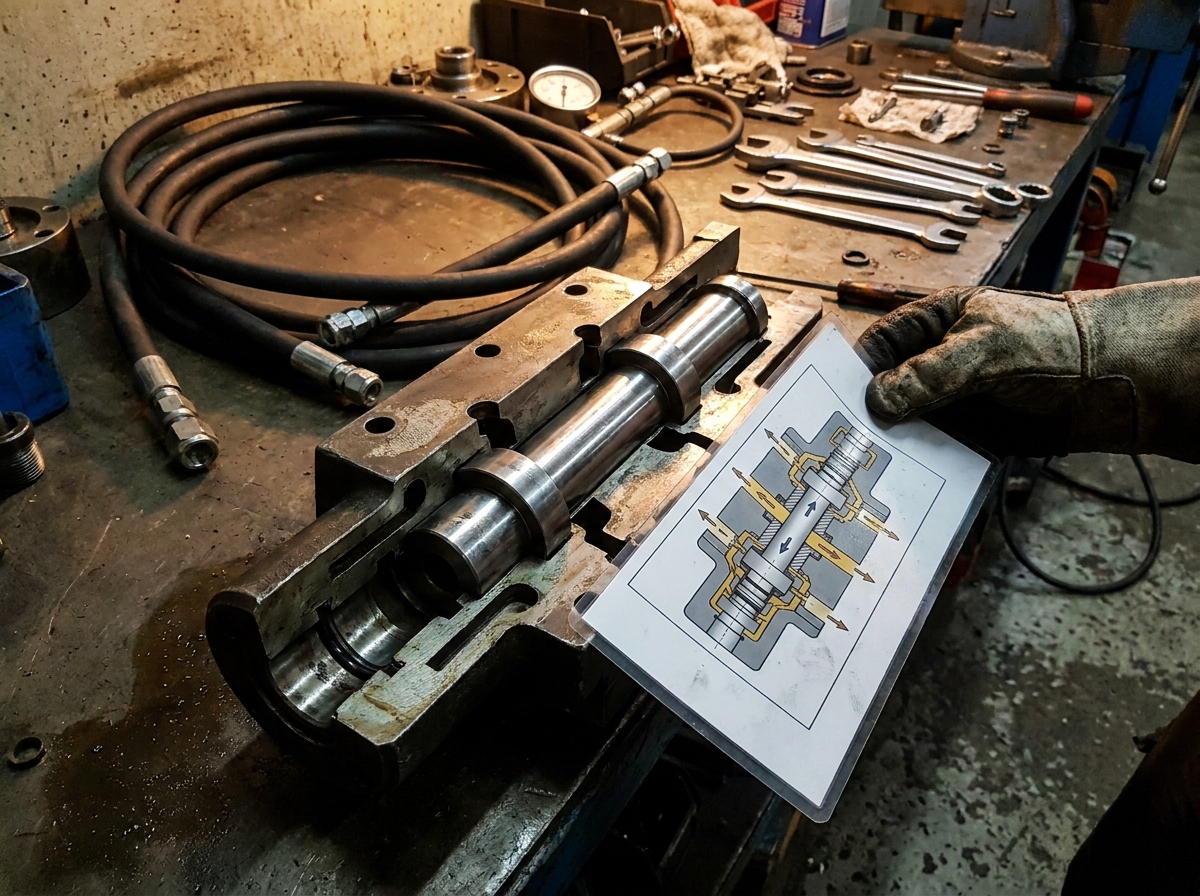

Золотниковые - самые распространённые в промышленности. Цилиндрический золотник скользит внутри корпуса и перекрывает или соединяет каналы. Работают при давлениях до 350 бар и выше, хорошо переносят загрязнённое масло, ремонтопригодны. Основной минус - всегда есть внутренние утечки через зазор между золотником и корпусом. Для систем где цилиндр должен жёстко держать нагрузку без дрейфа - это проблема.
Клапанные (тарельчатые, шариковые) - герметичные. Утечки практически нулевые. Используют там где нужна абсолютная фиксация: прессы, зажимные устройства, подъёмники. Но они однонаправленные по сути, и управлять реверсом через них сложнее. Часто комбинируют: золотниковый распределитель плюс клапан выдержки давления или гидрозамок в рабочей линии.
Пропорциональные распределители - отдельная история. Золотник перемещается пропорционально сигналу управления, плавно регулируя поток. Нужны там где важна скорость перемещения, мягкие разгон и торможение. Стоят дороже, требуют чистого масла - класс фильтрации жёстче. Если система работает на загрязнённом масле, пропорционалка выйдет из строя быстро. Видел такое на литейных производствах - экономили на системе фильтрации, потом меняли пропорциональные клапаны каждые полгода.
Схемы управления: чем переключают золотник
Ручное управление
Рычаг или кнопка. Оператор сам переключает позиции. Просто, надёжно, не требует электрики. Применяют на мобильной технике, вспомогательных стендах, там где автоматизация не нужна. Из минусов - человеческий фактор и скорость реакции.
Электромагнитное управление (соленоидное)
Самое распространённое в промышленных системах. Электромагнит тянет золотник при подаче напряжения. Управление от ПЛК, реле, кнопок - что угодно с дискретным сигналом. Напряжение катушек стандартное: 24В DC, 110В AC, 220В AC - зависит от схемы управления на объекте.
Важный момент - время срабатывания. У обычных соленоидных распределителей это десятки миллисекунд. Для большинства задач хватает. Но если нужна высокая частота переключений или точное позиционирование по времени - смотрите на характеристики конкретной модели.
Гидравлическое и пневматическое управление
Золотник переключается давлением пилотной линии. Используют когда основной распределитель большой - с прямым соленоидом не справиться, нужен предварительный каскад. Или когда электрика нежелательна: взрывоопасные зоны, сильные электромагнитные помехи. Пневмоуправление популярно в пищевой и химической промышленности именно по этой причине.
Пружинный возврат или двустороннее управление
Распределитель с пружинным возвратом - при снятии сигнала золотник возвращается в исходную позицию сам. Это важно для безопасности: пропало питание - система вернулась в безопасное состояние. Двустороннее управление (бистабильный) - золотник остаётся в последней позиции без сигнала. Нужно понимать что произойдёт при аварийном отключении питания и выбирать схему осознанно.
Средняя позиция у трёхпозиционных распределителей
Вот здесь чаще всего ошибаются. У распределителя 4/3 три позиции, и средняя - нейтраль. Но нейтрали бывают разные, и это критично.
Закрытый центр (closed center) - в нейтрали все порты заперты. Цилиндр держит позицию, насос работает на давление через предохранительный клапан. Греет масло. Подходит для систем с аккумулятором или когда нужна жёсткая фиксация.
Открытый центр (open center) - в нейтрали P соединён с T, рабочие линии заперты. Насос разгружен, давления нет, масло гоняется в бак без нагрева. Хорошо для систем где исполнительный механизм должен стоять, а насос работает постоянно. Типичная схема для мобильной техники с шестерённым насосом.
Тандемный центр - P соединён с T, A и B заперты. Похоже на открытый, но рабочие линии изолированы. Используют при последовательном управлении несколькими распределителями от одного насоса.
Float center - все порты соединены вместе. Цилиндр может свободно перемещаться под внешней нагрузкой. Применяют для отвала бульдозера, плавающего режима навесного оборудования.
На одном машиностроительном заводе поставили закрытый центр там где нужен был открытый. Насос постоянно работал на давление через предохранительный клапан, масло перегревалось, через три месяца уплотнения поплыли. Поменяли распределитель - проблема ушла. Казалось бы мелочь, но цена вопроса - простой линии и ремонт.
Критерии подбора: на что смотреть
Расход и давление
Два главных параметра. Распределитель должен пропускать расчётный поток без недопустимых потерь давления. Потери на распределителе - это тепло и падение КПД системы. Смотрите на характеристику Δp-Q для конкретной модели.
Давление - берите с запасом к рабочему. Если система работает на 200 бар, номинал распределителя должен быть выше. Пиковые давления при гидроударах могут значительно превышать рабочее значение.
Монтажное исполнение

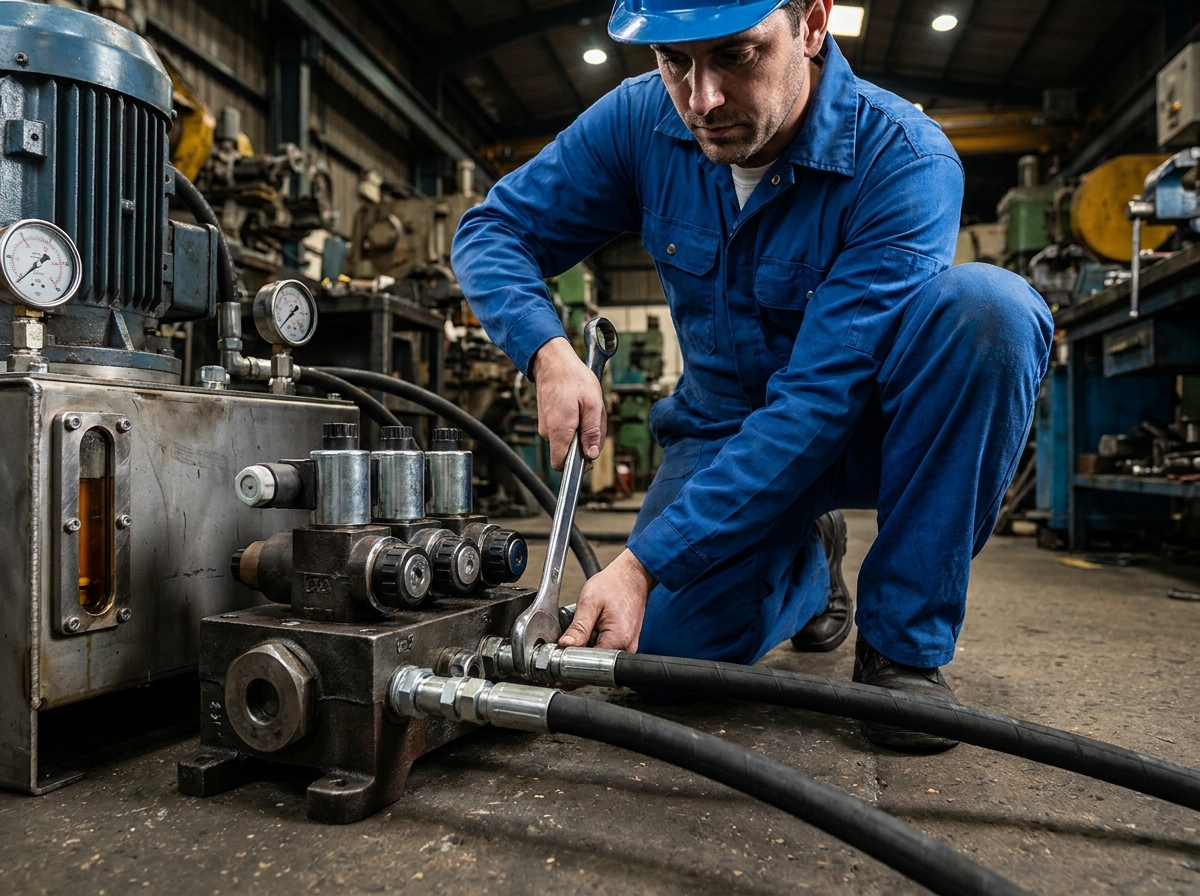

Резьбовое (трубное) подключение - универсально, легко монтируется в любом месте. Стыковое (плитное, подплиточное) - распределитель крепится на плиту с каналами, трубок нет, компактно, меньше мест соединений. Для централизованных гидростанций с несколькими распределителями плитный монтаж предпочтительнее - меньше утечек, чище выглядит, проще обслуживать.
Если проектируете маслостанцию с электродвигателем с несколькими потребителями, сразу закладывайте плитный монтаж распределителей. Потом переделывать дороже.
Вязкость и класс чистоты масла
Для стандартных золотниковых распределителей - стандартные требования к маслу, класс чистоты по ISO 4406 обычно 18/16/13 и чище. Для пропорциональных - жёстче, 17/15/12 и лучше. Это не абстрактные цифры, это реальный ресурс клапана. Хорошая система фильтрации масла окупается быстро.
Условия эксплуатации
Температура окружающей среды, наличие вибраций, взрывоопасность зоны, степень защиты корпуса IP. Для уличного монтажа или влажных помещений - минимум IP65. Для взрывоопасных зон - соответствующее исполнение Ex. Это не опции, это требования безопасности.
Распределитель 5/2 - когда и зачем
Пятилинейный двухпозиционный распределитель чаще встречается в пневматике, но в гидравлике тоже применяется. Два независимых слива - T1 и T2 - позволяют разделить сливные потоки. Актуально когда противодавление в сливной линии разное для разных режимов, или когда нужно исключить взаимовлияние контуров через общий слив.
В промышленных гидросистемах 5/2 используют реже чем 4/3. Но если у вас дифференциальная схема подключения цилиндра или сложный многоконтурный стенд - может оказаться нужным.
Типичные ошибки при выборе
Берут распределитель "с запасом по давлению" но экономят на типоразмере по расходу. Результат - большие потери давления на клапане, перегрев, падение скорости исполнительного механизма.
Ставят бистабильный распределитель без анализа аварийных режимов. Питание пропало - золотник остался в рабочей позиции, цилиндр продолжает давить. Зависит от применения, но в прессовом оборудовании это серьёзный риск.
Забывают про обратный клапан в пилотной линии гидроуправляемого распределителя. При падении давления в системе распределитель самопроизвольно переключается. Видел такое на испытательном стенде - результат предсказуемый и неприятный.
Если проектируете систему с нуля, используйте калькулятор маслостанции для расчёта параметров системы - это поможет правильно определить расход и давление ещё до выбора компонентов. Для подбора гидроцилиндров и расчёта усилий есть отдельный калькулятор гидроцилиндра.
Выбор распределителя - это не отдельная задача. Это часть проектирования всей гидросистемы. Тип нейтрали, схема управления, монтажное исполнение - всё это вытекает из требований к оборудованию и условий эксплуатации. Берите каталог, смотрите характеристики, считайте потери. И не экономьте на фильтрации - потом выйдет дороже.
