Что есть на чертеже общего вида?

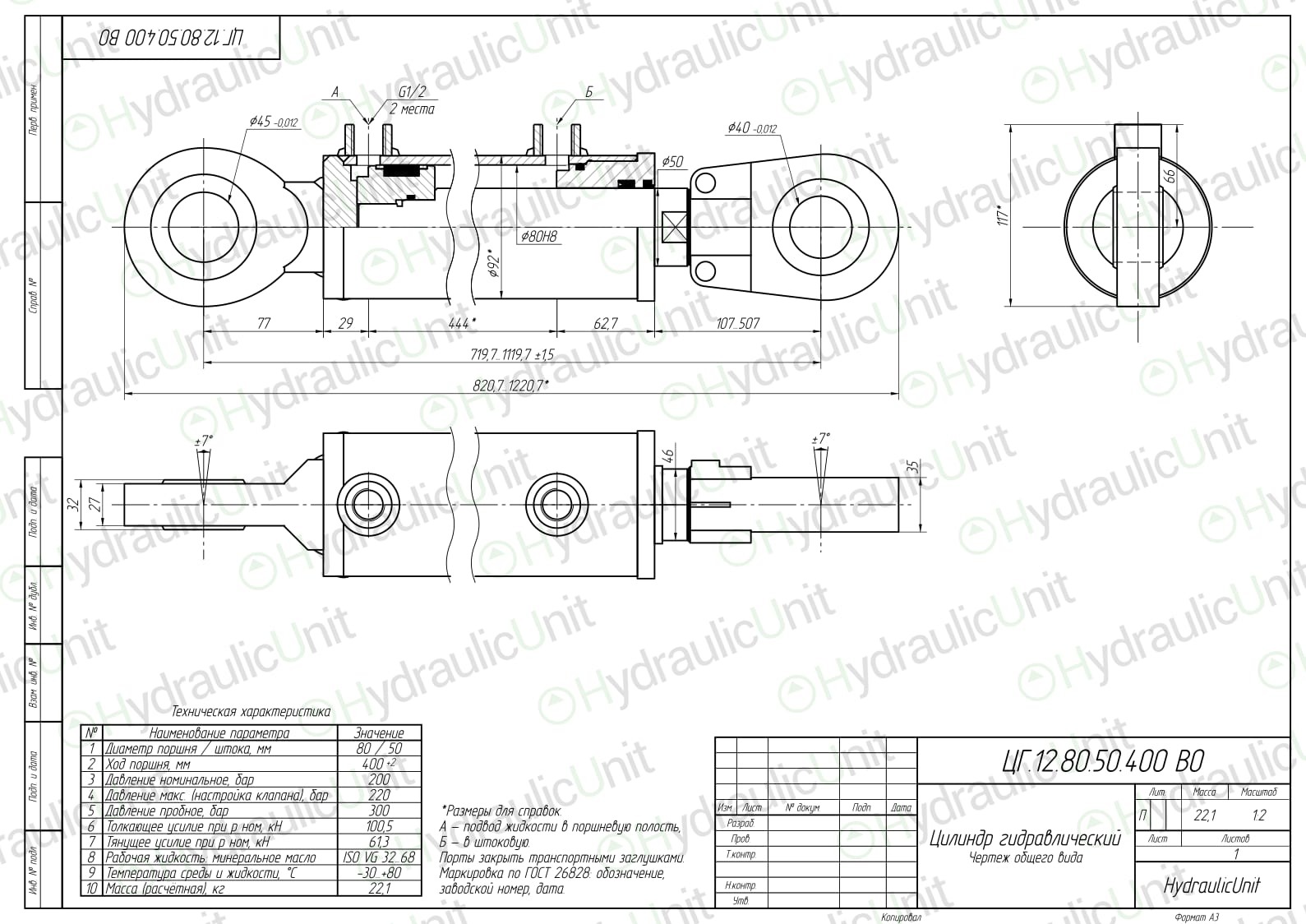

Лист формата А3 строится по параметрам, которые вы задали. На нём:
- длина цилиндра между осями крепления во втянутом и выдвинутом положении, ход;
- присоединительные размеры креплений: отверстия проушин и вилок с допусками, ширина, резьба или фланец;
- диаметры поршня, штока и гильзы;
- порты А и Б: резьба и положение на гильзе;
- вид сбоку и углы качания проушин;
- техническая характеристика: давления (номинальное, настройки клапана и пробное), усилия толкания и тяги, рабочая жидкость, температура, расчётная масса;
- технические требования и основная надпись с обозначением цилиндра.
Чертёж нужен, чтобы встроить цилиндр в машину и согласовать его до заказа: приложить к техническому заданию, показать конструктору или службе закупок. Детали и материалы на нём не раскрываются, это не сборочный чертёж для производства.
Как скачать чертёж гидроцилиндра?
- Соберите цилиндр в конструкторе выше: диаметры поршня и штока, ход, давление, крепления корпуса и штока.
- Посмотрите блок «Прочность и устойчивость». Если там нет красных проверок, чертёж готов.
- Нажмите «Чертёж PDF» под ценой. Файл скачается через несколько секунд, без регистрации.
Пока вы меняете поля, чертёж на вкладке «Чертёж» перерисовывается. Если нужного размера или крепления нет, отправьте запрос: инженер подготовит чертёж под ваше задание.

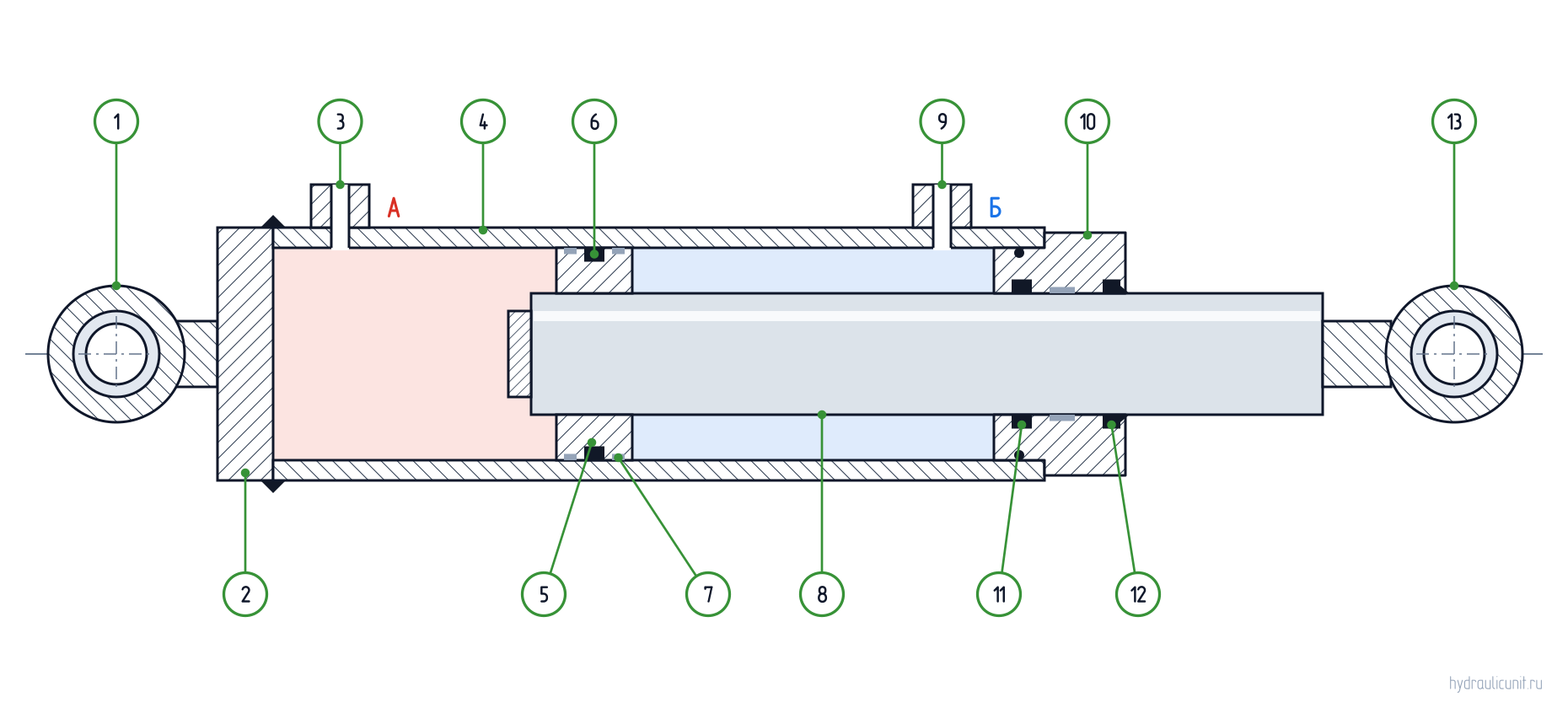

Гидроцилиндр в разрезе
- Проушина дна
- Дно
- Порт А
- Гильза
- Поршень
- Уплотнение поршня
- Направляющие кольца
- Шток
- Порт Б
- Букса
- Уплотнение штока
- Грязесъёмник
- Проушина штока
Масло под давлением подаётся через порт А в поршневую полость, и шток выдвигается. Через порт Б в штоковую полость: шток втягивается. Что делает каждая деталь, рассказываем на странице устройство гидроцилиндра.
3D-модель и файл STEP
3D-модель видна на вкладке «3D-модель» рядом с чертежом. Её можно повернуть и приблизить, выдвинуть шток и посмотреть, как цилиндр выглядит с вашими креплениями. Модель строится по тем же размерам, что и чертёж.
Файл STEP для вашей сборки пришлём по запросу: нажмите «3D-модель STEP» и оставьте почту. Инженер проверит модель и отправит её вместе с коммерческим предложением. Файл открывается в любой системе проектирования, которая читает STEP.
Зачем на чертеже логотип по всему листу?
Чертёж с сайта предназначен для согласования. Логотип на фоне не мешает читать размеры, но не даёт выдать лист за чужую разработку и отдать его в другое производство. Чертёж без логотипа приходит вместе с коммерческим предложением.
В каких форматах можно получить чертёж?
- PDF чертежа общего вида: скачивается на сайте сразу.
- 3D-модель в STEP: по запросу через форму.
- Другие форматы, если они нужны для вашей документации: по запросу, напишите в комментарии к заявке.
Вопросы и ответы
Можно ли скачать чертёж гидроцилиндра бесплатно?
Да. Соберите цилиндр в конструкторе и нажмите «Чертёж PDF». Регистрация и контакты не нужны. На листе по всему фону стоит логотип: чертёж для согласования, а не для передачи в чужое производство.
Есть ли чертёж в КОМПАС или DWG?
На сайте скачивается чертёж общего вида в PDF. Другие форматы инженер подготовит по запросу, если они нужны для вашей документации: напишите об этом в комментарии к заявке.
Как получить 3D-модель гидроцилиндра в STEP?
Нажмите «3D-модель STEP» под ценой и оставьте почту. Инженер проверит модель и пришлёт файл вместе с коммерческим предложением. Посмотреть модель можно сразу, на вкладке «3D-модель».
Почему не скачивается чертёж?
Чертёж не выпускается, если у цилиндра есть красная проверка в блоке «Прочность и устойчивость»: например, шток теряет устойчивость или гильза не держит давление. Измените размеры или отправьте запрос, инженер подберёт решение.
Что значат размеры со звёздочкой?
Это размеры для справок: например, наружный диаметр гильзы или габарит буксы. Присоединительные размеры (оси проушин, диаметры отверстий, резьбы) даны с допусками, по ним цилиндр встраивают в машину.
Можно ли заказать цилиндр по этому чертежу?
Да. Нажмите «Получить коммерческое предложение» и оставьте телефон или почту. Менеджер проверит расчёт и пришлёт предложение с ценой, сроком и чертежом без логотипа на фоне.
