Если ты видишь задачу, где нужно поднять или удержать груз строго горизонтально - несколькими точками одновременно - значит, разговор идёт о синхронных системах. И вот тут обычный одноштоковый цилиндр не справится. Нужен либо комплект синхронизированных цилиндров, либо многоштоковая конструкция в одном корпусе. Разберём оба варианта - с конструктивной точки зрения и с точки зрения практики.
Что такое многоштоковый гидроцилиндр и чем он отличается от обычного
Стандартный гидроцилиндр - один шток, одна поршневая полость, одно усилие. Всё просто. Многоштоковый цилиндр - это несколько штоков, работающих от одного корпуса или от одной гидравлической системы с жёсткой синхронизацией.

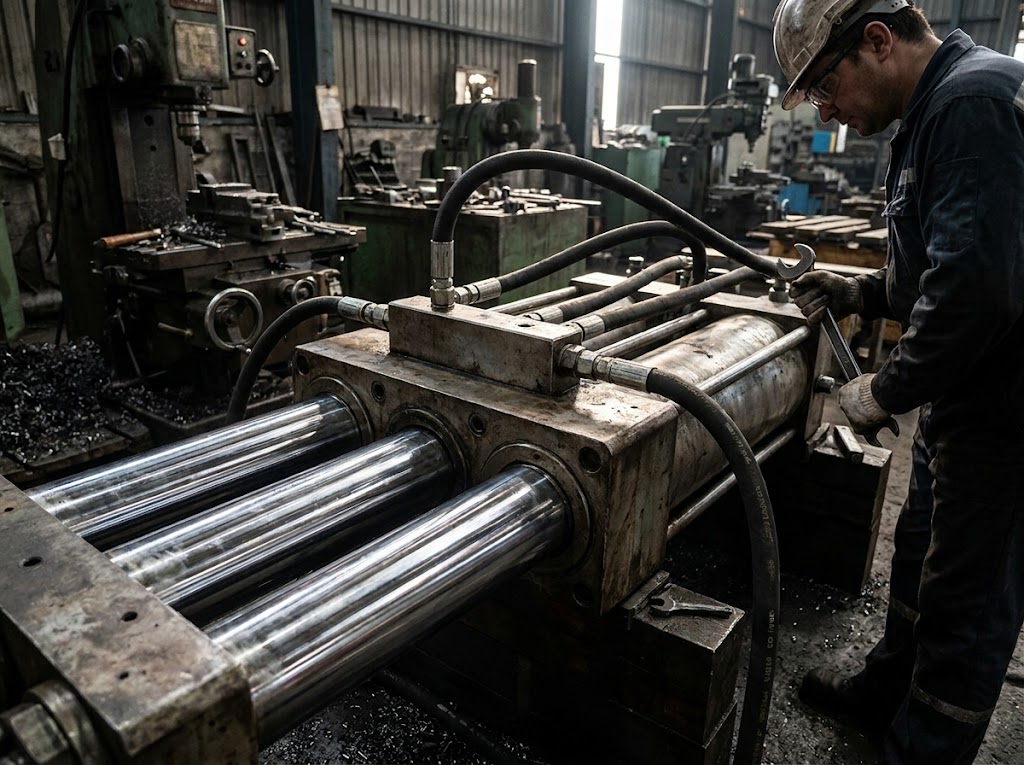

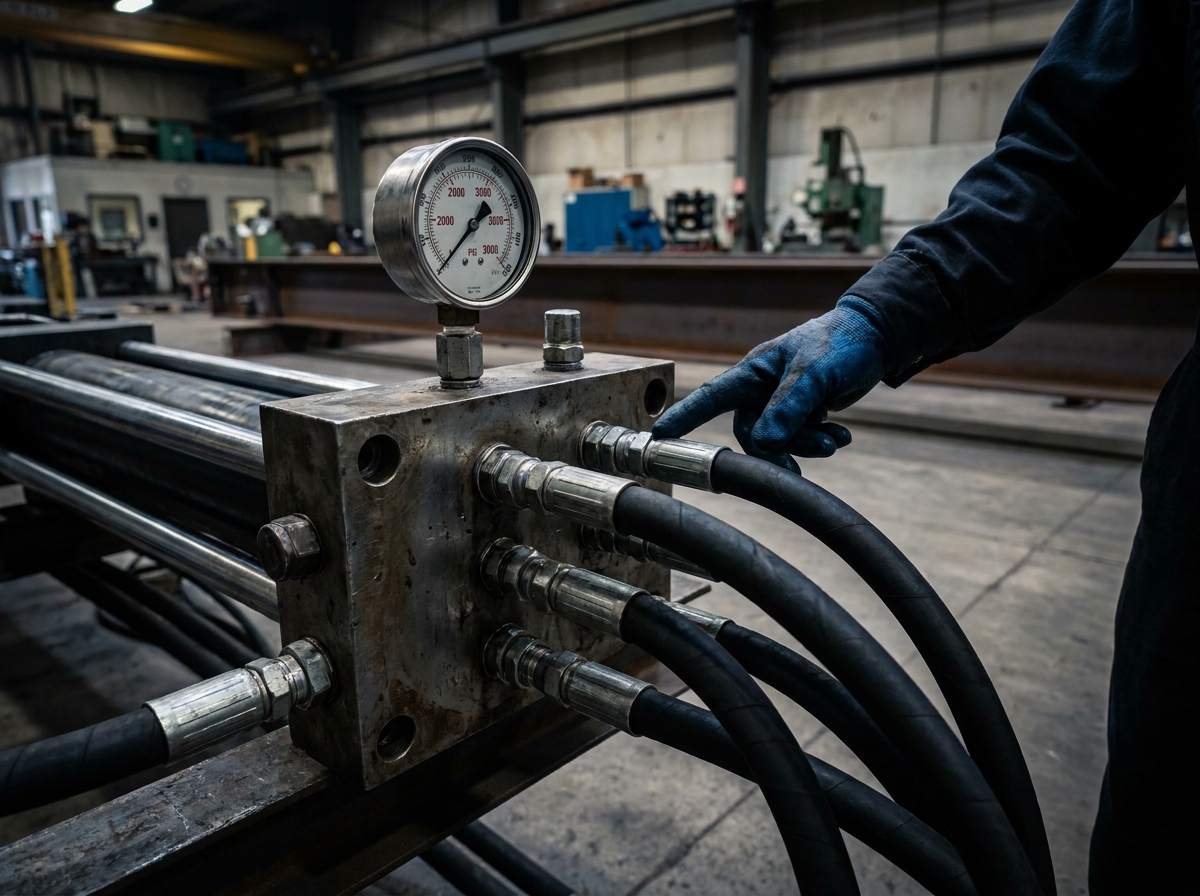

Конструктивно есть два подхода. Первый - телескопический: штоки выдвигаются последовательно, один из другого. Второй - параллельный: несколько штоков в одном блоке, каждый со своей поршневой полостью, но запитанных от общей магистрали. Именно второй вариант чаще всего называют многоштоковым в контексте синхронных систем.

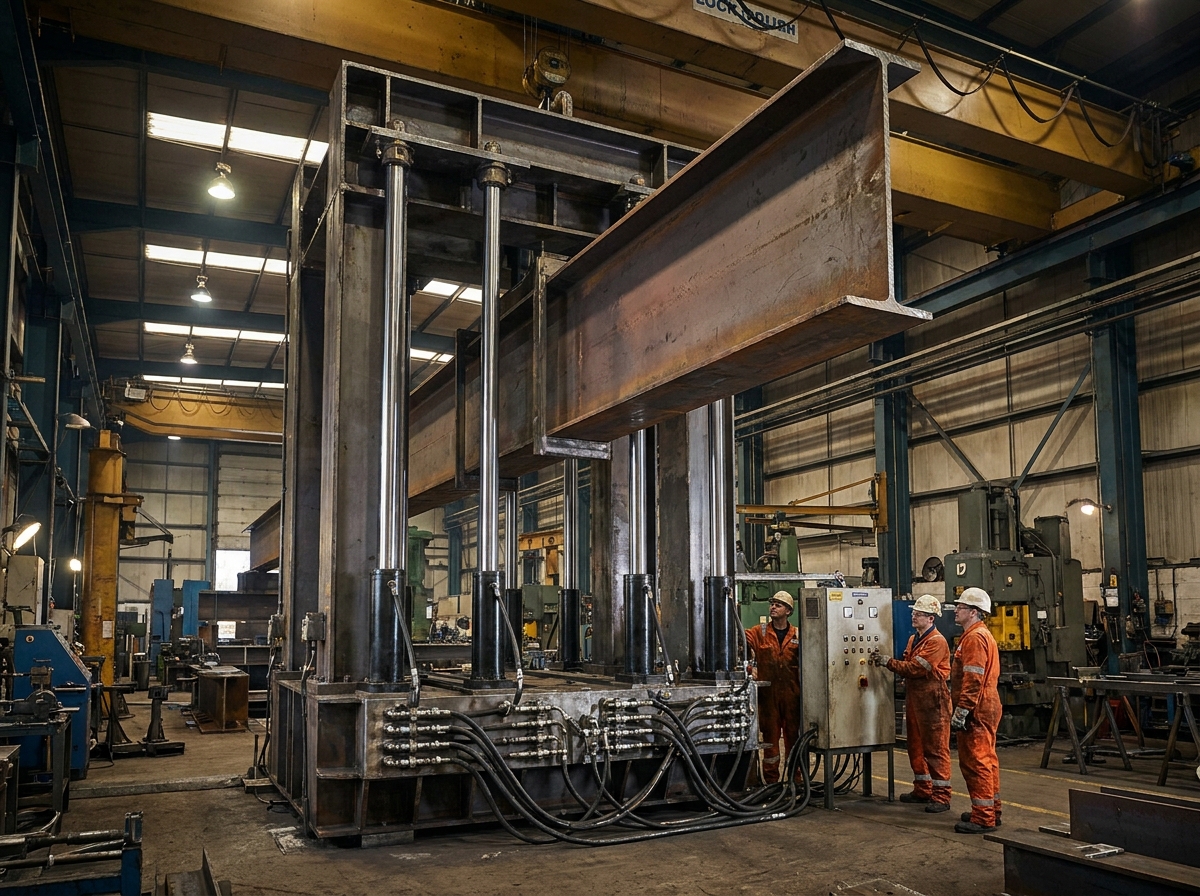

Зачем это нужно? Представь подъём длинной балки или пресс-формы. Если давить в одну точку - конструкция перекосится. Нужно несколько точек приложения усилия с одинаковым ходом. Вот здесь и появляются многоштоковые и синхронные гидроцилиндры.
6-ти штоковый гидроцилиндр: где применяется и почему именно шесть
Шесть штоков - это не случайное число. Такая конфигурация встречается в специализированной технике, где нагрузка распределяется по периметру или по нескольким осям симметрии. Классический пример - подъёмные платформы, некоторые типы прессового оборудования, а также военная и специальная техника.
Артикул 452802 8603010 - это обозначение из номенклатуры специализированных гидроцилиндров, которые применяются в конкретных машинах. Такие изделия, как правило, не универсальные. Они делаются под конкретный агрегат, под конкретные посадочные места и под конкретное давление в системе. Если ищешь замену или аналог по этому артикулу - без чертежа и технического задания разговор будет ни о чём.
У нас в практике был случай: машиностроительный завод искал замену 6-штоковому цилиндру по артикулу с советской документации. Принесли бумагу, где половина размеров нечитаема. Пришлось снимать размеры с оригинала, восстанавливать геометрию и делать по факту новое изделие. Это нормальная история для такой номенклатуры.
Расчёт многоштокового цилиндра: что считать в первую очередь
Расчёт многоштокового цилиндра - это расчёт каждого штока отдельно плюс проверка системы на синхронизацию. Разберём по шагам.
Усилие на каждый шток
Берёшь общую нагрузку и делишь на количество штоков. Но это только если нагрузка распределена равномерно. На практике - редко. Нужно знать точку приложения результирующей силы и считать каждый шток как отдельную опору. Дальше - стандартная формула: усилие равно давлению, умноженному на площадь поршня. Площадь считается по диаметру поршня, давление берётся рабочее из характеристик системы.
Если хочешь быстро прикинуть параметры - есть калькулятор гидроцилиндра, который помогает не ошибиться с базовыми цифрами.
Проверка штока на продольный изгиб
Это то, о чём часто забывают. Шток работает на сжатие - значит, есть риск потери устойчивости при большом вылете. Считается по формуле Эйлера с учётом схемы закрепления. Чем длиннее шток и чем меньше его диаметр - тем критичнее этот расчёт. Видел ситуации, когда цилиндр подбирали по усилию, а про изгиб забывали. Результат - погнутый шток после первого же цикла под нагрузкой.
Синхронизация хода
Вот здесь самое интересное. Если несколько цилиндров запитаны от одной магистрали без делителей потока - они не будут двигаться синхронно. Тот, у кого меньше сопротивление, выдвинется первым. Система перекосится. Для синхронизации используют либо делители потока (гидравлические), либо механическую связь штоков, либо электрогидравлическое управление с датчиками положения.
В многоштоковом цилиндре с общим корпусом синхронизация решается конструктивно - все поршни на одной оси или жёстко связаны. Это проще и надёжнее, чем внешняя синхронизация нескольких отдельных цилиндров.
Синхронные гидроцилиндры в системах: три схемы, которые реально работают
Первая схема - механическая синхронизация. Штоки соединены общей траверсой или рамой. Перекос физически невозможен. Простое и надёжное решение, но только если конструкция это позволяет.
Вторая схема - делители потока. Гидравлический делитель делит поток масла пополам (или на нужное количество частей) с точностью порядка 2-5%. Для многих задач этого достаточно. Для точного позиционирования - нет.
Третья схема - пропорциональное управление. Каждый цилиндр получает свой поток через пропорциональный клапан, датчик положения сравнивает фактический ход с заданным и корректирует. Точность высокая, но система дорогая и требует грамотной настройки. Применяется там, где перекос недопустим даже в долях миллиметра.
Выбор схемы зависит от требуемой точности, бюджета и условий эксплуатации. Мы в большинстве случаев начинаем с механической синхронизации - если конструктивно возможно. Меньше компонентов, меньше потенциальных отказов.
Питание синхронных систем: что нужно от маслостанции
Синхронная система с несколькими цилиндрами - это серьёзная нагрузка на гидростанцию. Суммарный расход масла растёт пропорционально числу цилиндров. Давление должно быть стабильным - скачки давления ломают синхронизацию.
Для стационарных установок подходят маслостанции с электродвигателем - они дают стабильные характеристики и хорошо управляются. Если объект выездной или нет электросети - смотри в сторону дизельных маслостанций. Для систем высокого давления - отдельная история, там нужны специализированные агрегаты.
Важный момент по фильтрации. Синхронные системы с пропорциональными клапанами требуют чистоты масла на уровне 16/14/11 по ISO 4406 и выше. Делители потока менее капризны, но фильтрацию всё равно не игнорируй. Системы фильтрации - это не опция, это условие нормальной работы.
Типичные ошибки при проектировании и монтаже
Первое - неравномерная нагрузка без учёта в расчёте. Берут общий вес, делят поровну, ставят одинаковые цилиндры. А нагрузка по факту смещена. Один цилиндр работает на пределе, другой вполсилы. Потом удивляются, почему один выходит из строя раньше.
Второе - недооценка боковых нагрузок. Шток гидроцилиндра - не для боковых сил. Если есть горизонтальная составляющая нагрузки, нужны направляющие. Без них - износ уплотнений и задиры на штоке за несколько месяцев работы.
Третье - неправильный выбор уплотнений для температурных условий. Стандартные уплотнения из NBR работают до +80°C. Если масло греется выше - нужен FKM или другой материал. Видел, как на литейном производстве меняли уплотнения каждые два месяца, пока не разобрались, что масло в системе стабильно держит +95°C.
Четвёртое - отсутствие дренажа при использовании пропорциональных клапанов. Это уже не про цилиндры, но про систему в целом. Без правильного дренажа клапаны начинают нестабильно работать, и вся синхронизация летит.
Когда многоштоковый цилиндр - правильное решение, а когда нет
Многоштоковый цилиндр в одном корпусе оправдан, когда точки приложения усилия расположены близко, конструкция компактная и нужна гарантированная синхронизация без внешних устройств. Это хорошее решение для специальной техники, где пространство ограничено.
Если точки приложения разнесены на метр и больше - проще поставить несколько отдельных цилиндров с внешней синхронизацией. Монтаж проще, обслуживание проще, замена отдельного элемента проще.
Если задача нестандартная - считай через калькулятор маслостанции и консультируйся с инженерами. Иногда то, что кажется очевидным решением на бумаге, на практике оказывается сложнее и дороже альтернативы.
Многоштоковые и синхронные системы - это не экзотика. Это инструмент для конкретных задач. Знаешь задачу - знаешь инструмент. Не знаешь - сначала разберись с задачей, потом выбирай цилиндр.
