Заказчик приходит с запросом на маслостанцию с электродвигателем и говорит: "нам нужна документация по ГОСТ". Звучит просто. На деле - это отдельный проект внутри проекта, который легко затягивается на месяц, если не знать подводных камней. За 15 лет я видел достаточно комплектов КД, чтобы рассказать, где обычно ломается процесс.
Что вообще входит в комплект конструкторской документации
По ЕСКД (ГОСТ 2.102-2013) состав КД зависит от стадии разработки и назначения изделия. Для серийной маслостанции, которая идёт на производственный объект, минимальный комплект выглядит так:
- Сборочный чертёж (СБ) - с позициями, разрезами, техническими требованиями
- Спецификация (ГОСТ 2.106-96) - полный перечень составных частей
- Паспорт изделия (ПС) - по ГОСТ 2.601-2019
- Руководство по эксплуатации (РЭ) - там же, ГОСТ 2.601-2019
- Схема гидравлическая принципиальная (Г3) - по ГОСТ 2.701-2008
Это база. Дальше - зависит от требований заказчика и того, куда идёт оборудование. Если на опасный производственный объект - добавляется расчётная документация, иногда отдельная программа и методика испытаний (ПМ). Если оборудование экспортируется - переводы, адаптация под местные нормы.
Принципиальная гидравлическая схема - это отдельная история. Многие заказчики недооценивают этот документ. А зря. Именно по ней потом разбираются, почему давление не держится или греется масло. Схема должна отражать реальную конфигурацию: насосную группу, клапаны, фильтры, теплообменник, датчики. Без этого документа любой ремонт превращается в угадайку.
Паспорт маслостанции - не формальность
Паспорт по ГОСТ 2.601-2019 - это живой документ. Он сопровождает изделие весь срок службы. И вот тут начинаются первые ошибки.
Видел ситуацию: на машиностроительном заводе маслостанция отработала несколько лет, потом понадобилась замена насоса. Открыли паспорт - а там не указан тип насоса, только "насос шестерённый". Какой именно? Никто не помнит. Документация была оформлена формально, лишь бы сдать. В итоге - лишние две недели на разборку, замеры, подбор аналога.

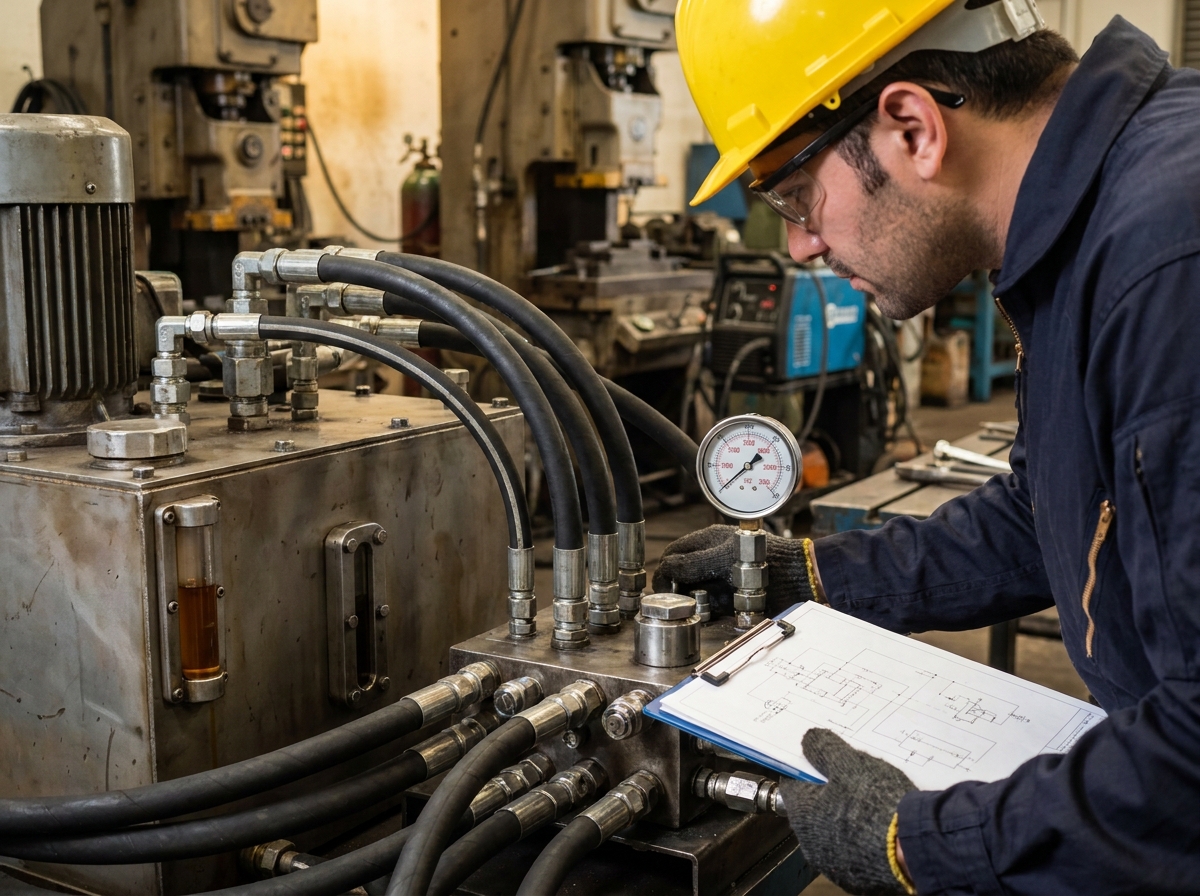

Нормальный паспорт содержит: технические характеристики (рабочее давление, расход, объём бака, мощность привода), перечень комплектующих с указанием производителей и артикулов, схему подключения, данные о проведённых испытаниях с результатами, свидетельство о приёмке. Последнее - подпись ОТК и дата. Без этого паспорт не паспорт, а информационный листок.
Для маслостанций высокого давления паспорт особенно критичен. Там каждый параметр важен - давление срабатывания предохранительного клапана, результаты гидроиспытаний, данные об аттестации манометров.
Руководство по эксплуатации: кто его реально читает и почему надо писать правильно
Честно - большинство операторов РЭ не читают. Пока не случится что-то нехорошее. И вот тогда начинают листать и ищут: "а что нам было делать при перегреве масла?" Если в документе написано "при перегреве масла выключите установку и обратитесь к специалисту" - это не руководство, это отписка.
Нормальное РЭ по ГОСТ 2.601-2019 включает несколько обязательных разделов. Описание и работа - как устроена станция, что делает каждый узел. Использование по назначению - порядок подготовки к работе, запуск, настройка давления, останов. Техническое обслуживание - регламент замены масла, чистки фильтров, проверки соединений. Хранение и транспортирование. Утилизация.
Раздел по техническому обслуживанию - самый недооценённый. Туда надо писать конкретно: через сколько моточасов меняется масло, какая марка масла допустима, как проверить фильтрующий элемент. Если эксплуатируете мини гидростанцию в полевых условиях или на выезде - это вообще критично, там обслуживание делают сами операторы.
Раздел "Возможные неисправности" пишут по остаточному принципу. А это - первое, куда смотрит механик в три часа ночи. Таблица: неисправность - вероятная причина - метод устранения. Коротко, конкретно, без воды.
Сроки разработки и согласования: реальность против ожиданий
Заказчик хочет КД за неделю. Это нереально, если делать нормально. Разберём по этапам.
Разработка сборочного чертежа и схемы - от 3 до 10 рабочих дней, зависит от сложности. Нестандартная компоновка, нетиповые узлы - ближе к десяти. Типовая электрическая маслостанция на стандартной раме - можно быстрее.
Паспорт и РЭ - ещё 3-5 дней. Если писать нормально, а не копировать шаблон с другого изделия.
Нормоконтроль - обязателен по ГОСТ 2.111-2013. Нормоконтролёр проверяет соответствие ЕСКД: правильность оформления, полноту документации, соответствие обозначений. Это ещё 2-3 дня, если замечаний немного. Бывает больше.
Согласование с заказчиком - самый непредсказуемый этап. У нас был случай: документация готова, всё по ГОСТ, отправили на согласование. Ответ пришёл через три недели - "нужно добавить логотип заказчика на титульный лист и поменять шрифт в таблице". Ещё неделя на правки и повторное согласование. Итого месяц на то, что технически было готово за две недели.
Реальный минимум от технического задания до подписанного комплекта КД - 3-4 недели. Закладывайте 5-6, если хотите спать спокойно.
Типовые ошибки заказчиков - и почему они дорого обходятся
За годы работы собрал список того, что повторяется снова и снова.
Размытое техническое задание. "Нам нужна маслостанция для пресса, давление высокое, расход нормальный". Это не ТЗ. Без конкретных параметров невозможно разработать ни схему, ни паспорт с реальными характеристиками. Используйте калькулятор маслостанции хотя бы для первичного определения параметров - это сэкономит время на этапе согласования ТЗ.
Требование документации постфактум. Станция уже смонтирована и работает, а документацию просят "оформить". Это называется "восстановление КД" и стоит дороже, чем разработка с нуля. Потому что надо разбирать, обмерять, уточнять - что там внутри и как это работает.
Игнорирование нормоконтроля. Некоторые заказчики считают нормоконтроль лишним этапом. Экономят время. Потом документация не проходит проверку у их же службы главного инженера, и всё возвращается на доработку. Круг замкнулся, только потеряли две недели.
Путаница в стадиях разработки. По ГОСТ 2.103-2013 есть стадии: техническое предложение, эскизный проект, технический проект, рабочая документация. Заказчик говорит "нам нужны рабочие чертежи", а потом выясняется, что им нужен технический проект для согласования с проектировщиком объекта. Это разные вещи с разным составом документов.
Один комплект на несколько модификаций. Купили три маслостанции - две одинаковые, одна с дополнительным теплообменником. Просят один паспорт "с пометкой". Нельзя. На каждое изделие - свой паспорт со своим заводским номером. ГОСТ 2.601-2019 это прямо регламентирует.
Отдельно про схемы - гидравлические и электрические

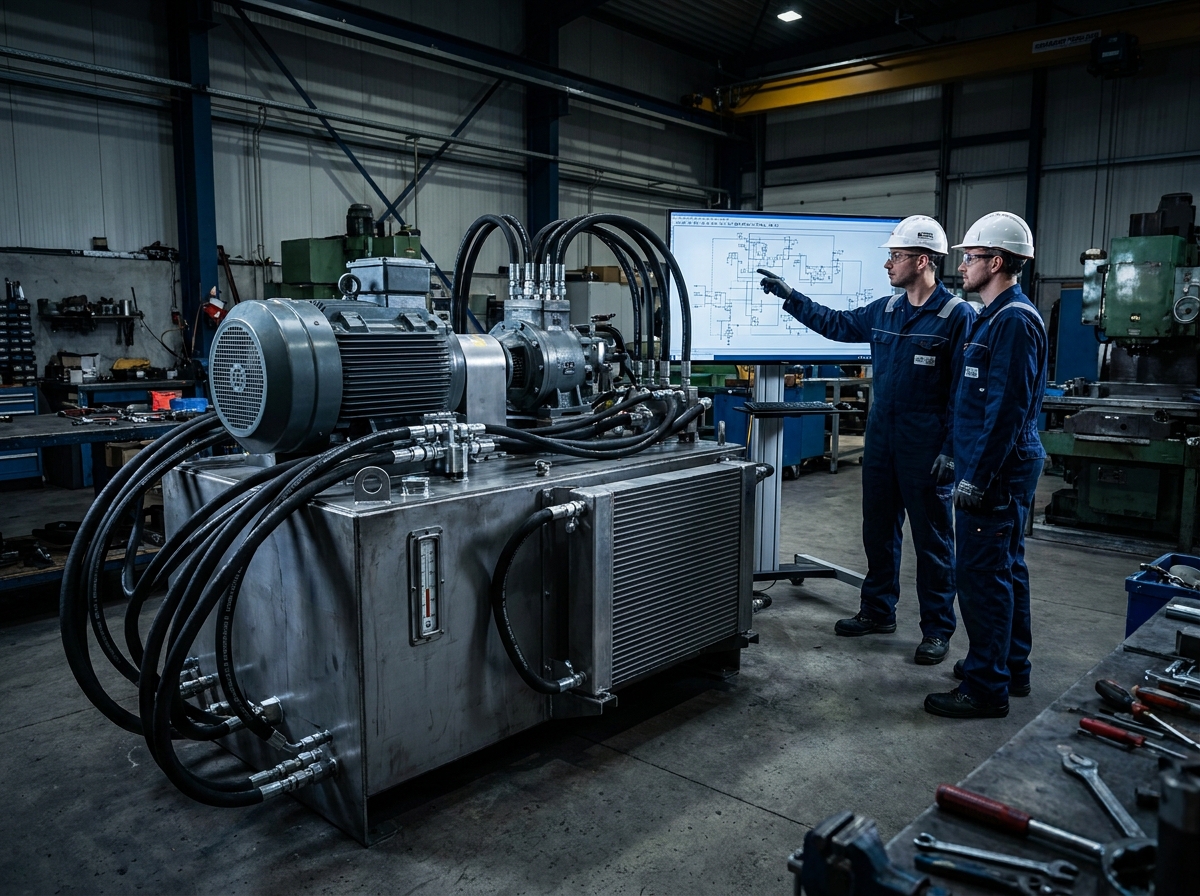

Гидравлическая принципиальная схема (Г3) - это язык, на котором разговаривают все: конструктор, наладчик, сервисный инженер. Она должна читаться однозначно. Все элементы - по ГОСТ 2.781-96 и ГОСТ 2.782-96. Позиции на схеме должны совпадать с позициями в спецификации. Звучит очевидно. Но я видел схемы, где позиция 7 на чертеже - это фильтр, а в спецификации под позицией 7 стоит обратный клапан. Кто-то просто не проверил.
Электрическая схема подключения - отдельный документ, часто его делают параллельно электрики. Важно: схемы должны быть согласованы между собой. Если на гидросхеме стоит датчик давления с выходом на автоматику - он должен быть и на электросхеме с указанием типа сигнала. Если для высокодавной станции предусмотрена блокировка по температуре масла - это тоже должно быть отражено в обоих документах.
Для дизельных и бензиновых станций - дизельных маслостанций особенно - добавляется схема топливной системы и описание системы запуска. Это отдельный блок документации, который часто забывают включить в комплект.
Как ускорить процесс без потери качества
Несколько практических вещей, которые реально работают.
Готовьте ТЗ заранее и детально. Чем точнее исходные данные - тем меньше итераций согласования. Параметры гидросистемы, условия эксплуатации, требования к комплектующим, особые условия - всё на берегу.
Назначьте одного ответственного со стороны заказчика. Когда замечания приходят от трёх разных людей с противоречивыми требованиями - процесс превращается в хаос. Один технический специалист с полномочиями согласовывать - и всё идёт в разы быстрее.
Используйте типовые решения там, где это возможно. Если ваша задача - стандартный гидропривод без экзотики, типовая компоновка с проверенными комплектующими закрывается быстрее, чем уникальная конструкция. И документация на неё разрабатывается быстрее.
Разработка технической документации - это не бюрократия ради бюрократии. Это страховка. Через пять лет, когда на станцию придёт новый механик, а старый уже не работает - именно КД расскажет, что это за агрегат и как с ним обращаться. Хорошая документация окупается на первом же нетривиальном ремонте.
